Abgasanlage:
Dieselpartikelfilter
 |
|
 |
|
 |
| |
|
|
|
83 12 2007 (HJS) |
| |
|
|
|
|
 |
|
 |
|
 |
| 83 12 2860 (HJS) |
|
83 11 1795 (HJS) |
|
1H0 253 115 |
| |
|
|
|
|
 |
| Zusatzhalter |
| |
|
|
|
|
 |
| |
|
HJS DPF-04 |
|
|
| |
|
|
|
|
 |
| |
|
HJS DPF-04 |
|
|
| |
|
|
|
|
| |
|
 |
|
|
| |
|
DPF-04 Typenschild |
|
|
| Teilenummer |
Bezeichnung |
Euro |
| 93 11 2040 (HJS) |
HJS Dieselpartikelfilter mit Anbauteilen
(Zusatzsystem) |
665,21 |
| |
|
|
| |
Einzelteile aus 93 11 2040: |
|
| 73 32 6118 (HJS) |
Einbauanleitung, ABE, Abnahmebescheinigung |
|
| 1H0 253 115 |
Dichtung |
7,20 |
| 1K0 253 141 M |
Doppelschelle 55x90 (entspricht HJS 83
12 2860) |
13,95 |
| 357 253 141 A |

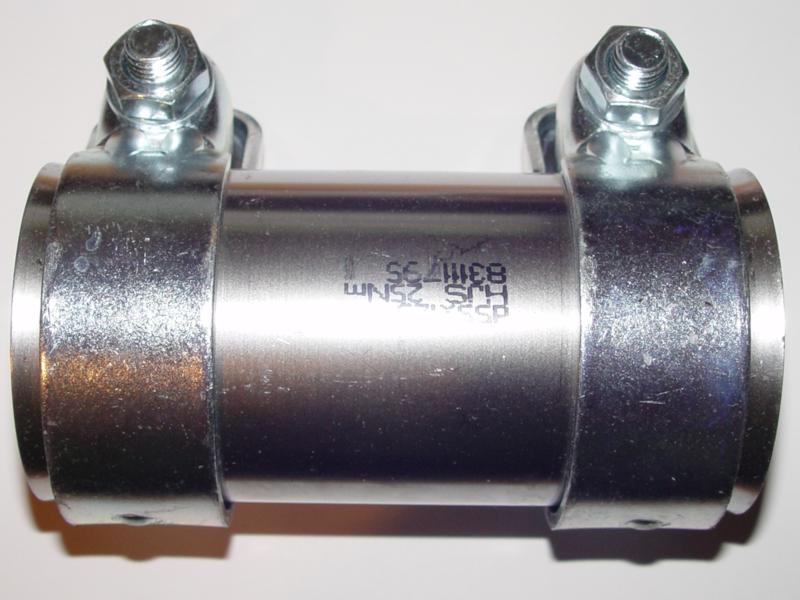

Doppelschelle 55x125 (entspricht HJS 83 11 1795) |
20,29 |
| ? |
Zusatzhalter für DPF |
? |
| 83 12 2007 |
Halter / Gummidämpfer für DPF (entspricht BMW:
18.21.1.745.426] |
10,39 |
| N 010 247 8 |
Sechskantschraube M8x35 |
0,61 |
| N 011 558 13 |
Unterlegscheibe 8,4x15x1,6 |
0,16 |
| N 011 670 26 |
Karosseriescheibe 8,4x24x2 |
0,46 |
| N 900 850 01 |
Sechskantmutter M8, selbstsichernd |
0,36 |
| N 015 083 15 |
Sechskantbundmutter M8 |
0,14 |
Einbau Dieselpartikelfilter
 |
|
 |
|
 |
|
|
|
|
|
|
 |
|
 |
|
 |
|
|
|
|
|
|
Es gibt
zwei verschiedene Katalysatoren. Die
lange Version ist oben auf den
Bildern zu sehen. Dieser muss gekürzt werden, genau wie der DPF.
Beides
wird dann mit der 90mm Schelle verbunden werden.
Wenn man einen kurzen Kat hat, braucht man den DPF nicht kürzen.
Statt
dessen wird er einfach nur angeschraubt. In diesem Fall braucht man
die
90mm Schelle nicht, sondern die Dichtung und Schrauben. |
|
