Umbau der Tachobeleuchtung auf LEDs

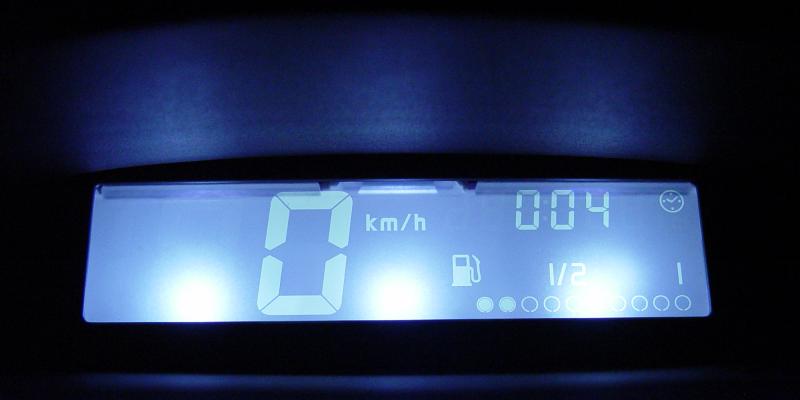

Ich habe bei diesem Umbau 3 superhelle weisse LEDs mit einem
150 Ohm Widerstand in Reihe geschaltet. Die LEDs haben 7000
mcd. Man kann aber auch blaue, pinke oder rote LEDs nehmen.

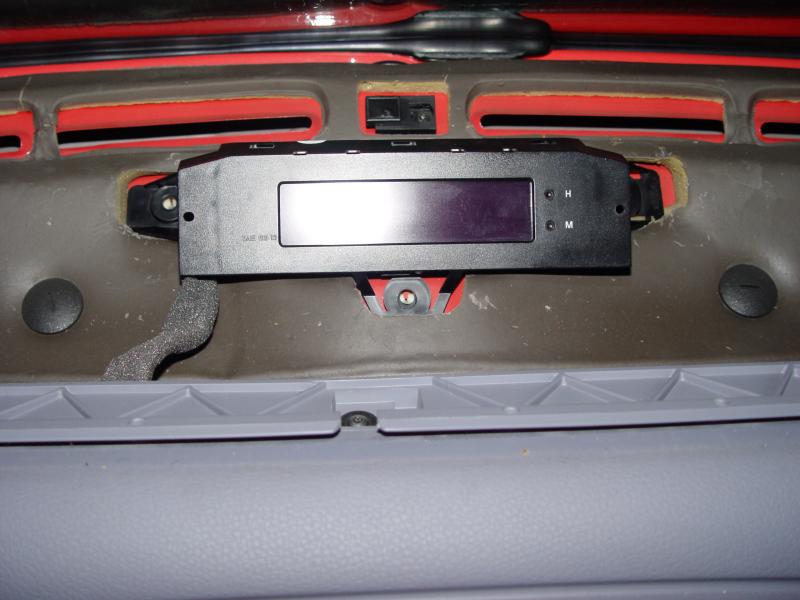

Amaturenbrett und Tacho
mit Torx T20 ausbauen
 		 Tacho öffnen mit Torx T10.

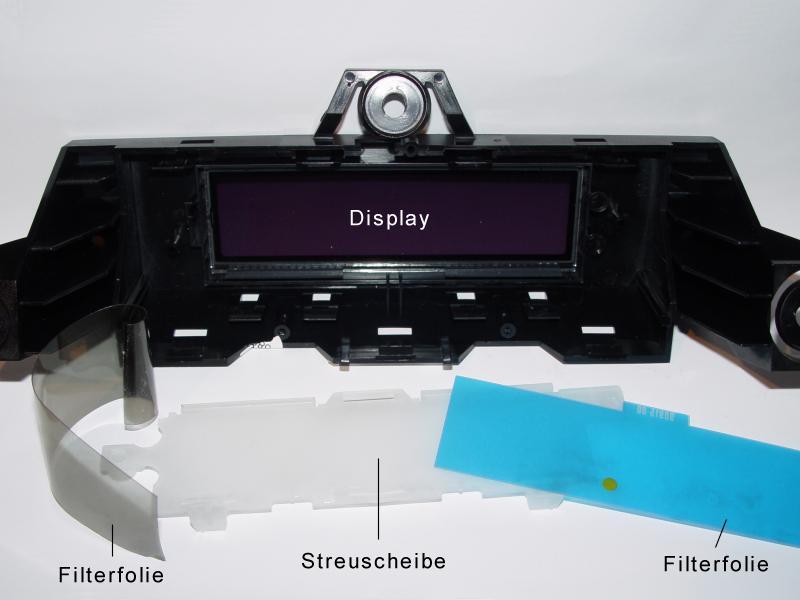

Blaue Folie entfernen und
Folie vom Display abziehen.

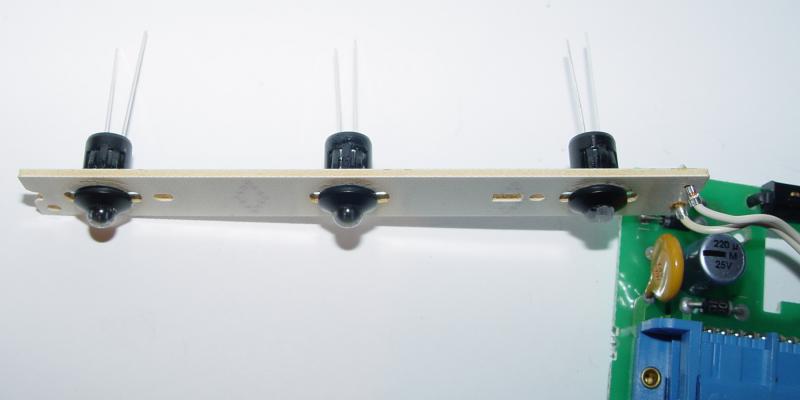

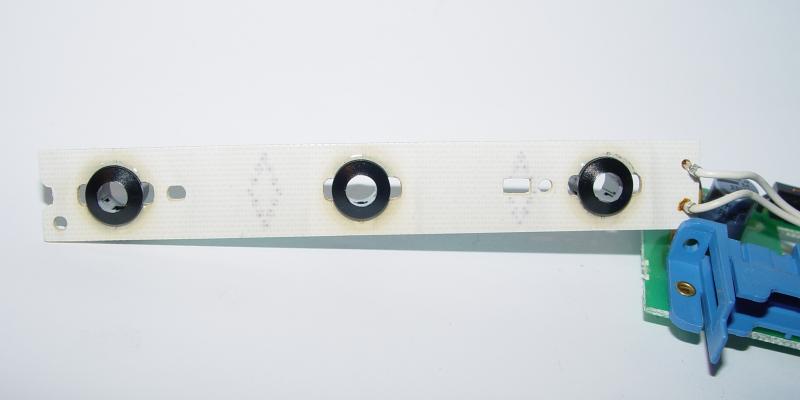

LED-Fassungen anstelle
der orginalen Lampen mit

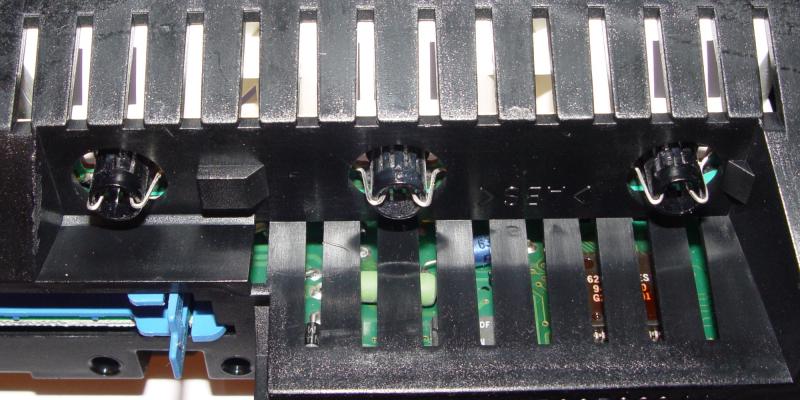

Sekundenkleber einkleben.		 LEDs einsetzen und abfeilen
für bessere eine Streuung.


Ausmessen und markieren

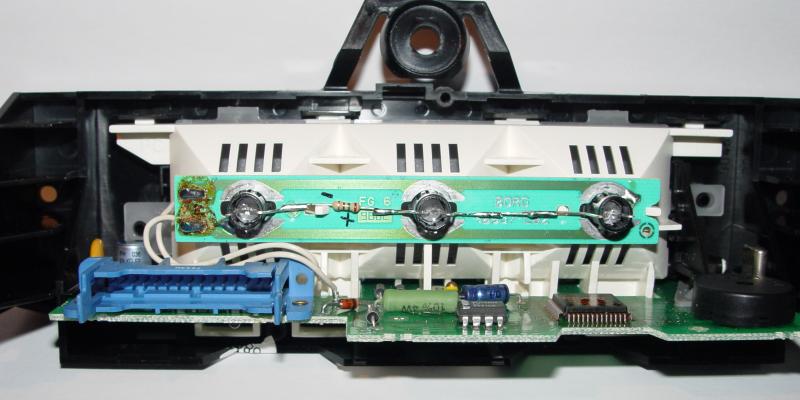

wo Plus und Minus sind.		 LEDs mit einem passendem
Widerstand verlöten.

Wieder zusammenbauen Und dann austesten.



Tausch der Rückleuchten Phase 1 gegen Phase 2 (Facelift)

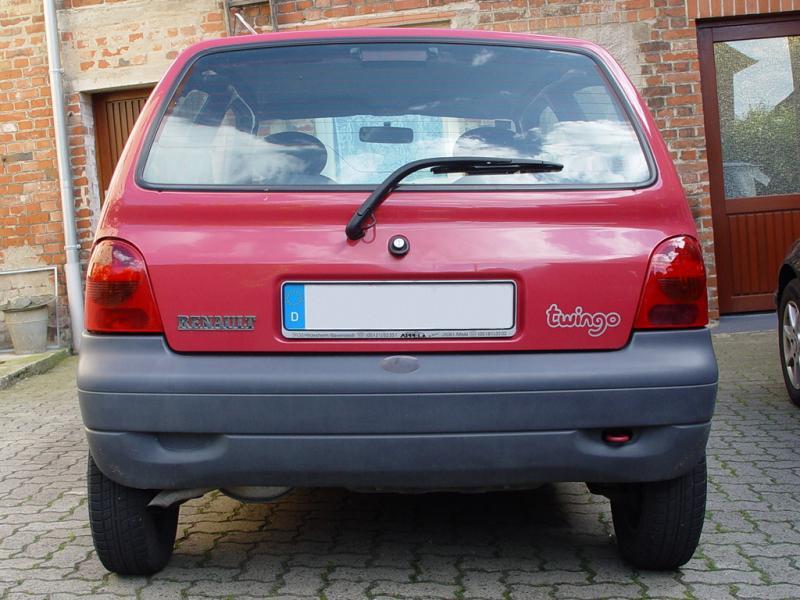

vorher nachher


Bei geöffneter Heckklappe die Streuscheiben der Rückleuchten entfernen. Von
innen mit einem 10er Schlüssel je 2 Mutter pro Rückleuchten lösen. Rückleuchte

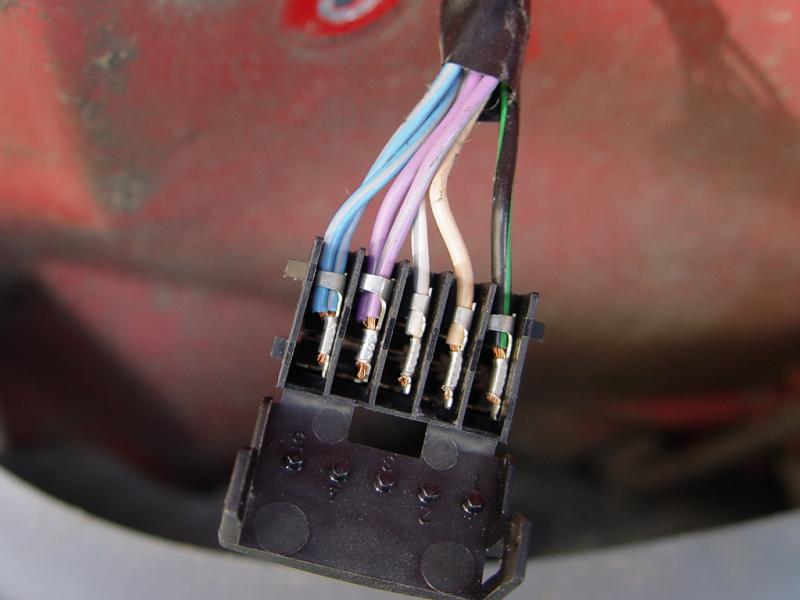

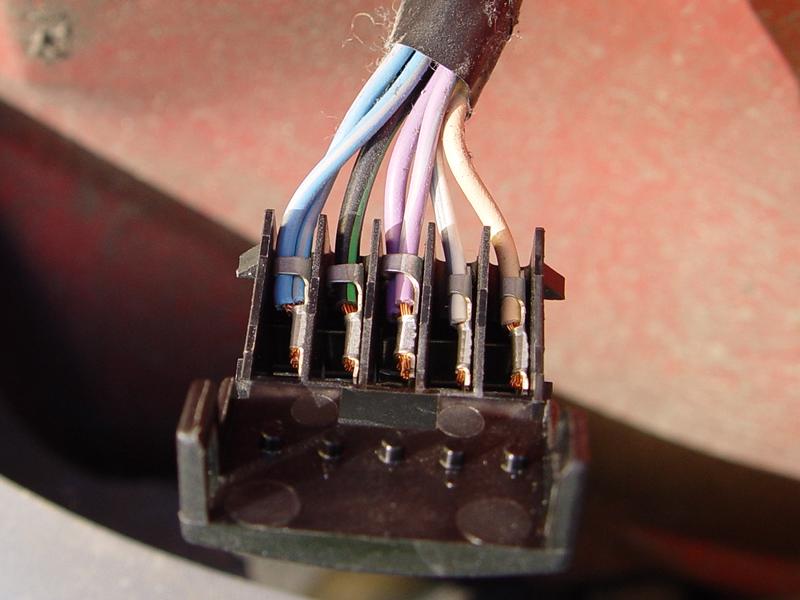

rausziehen und den Stecker abziehen. Kappe des Steckers aufclipsen und die
Kontakte mit einem kleinen Schlitzschraubendreher raushebeln. Danach die

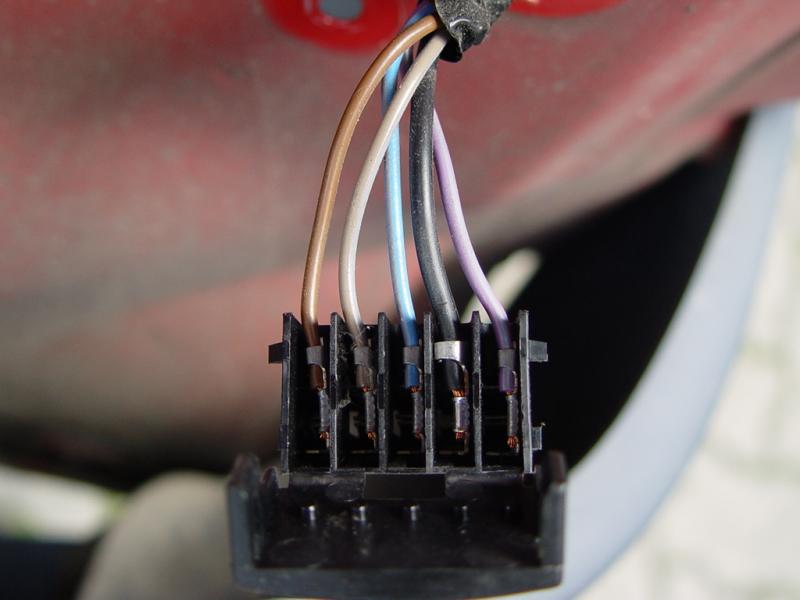

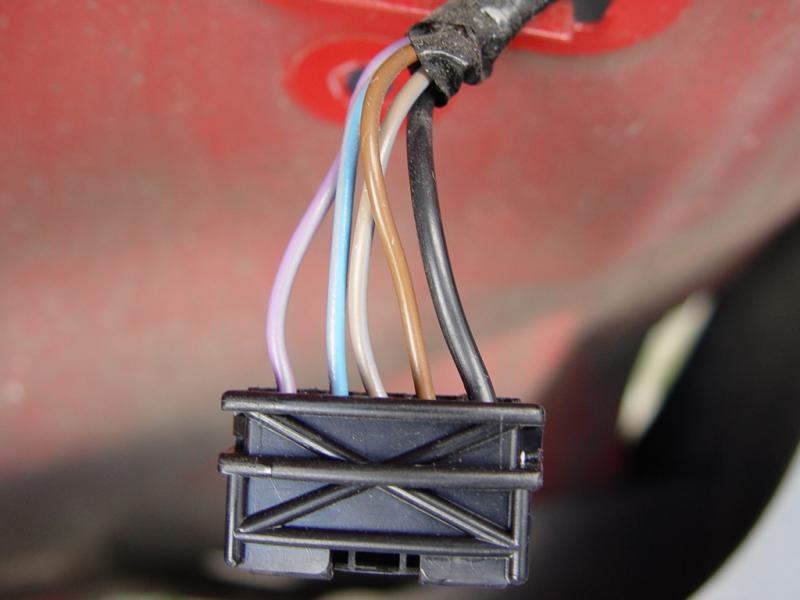

Kontakte entsprechend der Tabelle/Bilder wieder in den Stecker reinstecken
und verschliessen. Leuchte wieder anbauen. Beleuchtung überprüfen.


linke Seite, vorher rechte Seite, vorher


linke Seite, nachher rechte Seite, nachher



Funktion Kabelfarbe Pin vorher Pin nachher
linke
Rückleuchte		 Nebelschlusslicht beige 1 2
Blinklicht weiss/grau 2 3
Bremslicht lila, lila/grau 3 4
Masse schwarz/grün 4 1
Rücklicht 2x blau/grau 5 5


rechte
Rückleuchte		 Funktion Kabelfarbe Pin vorher Pin nachher
Bremslicht lila/grau 1 5
Masse schwarz 2 1
Rücklicht blau/grau 3 4
Blinklicht hellbraun/grau 4 3
Rückfahrlicht braun 5 2
