VW Polo 6N

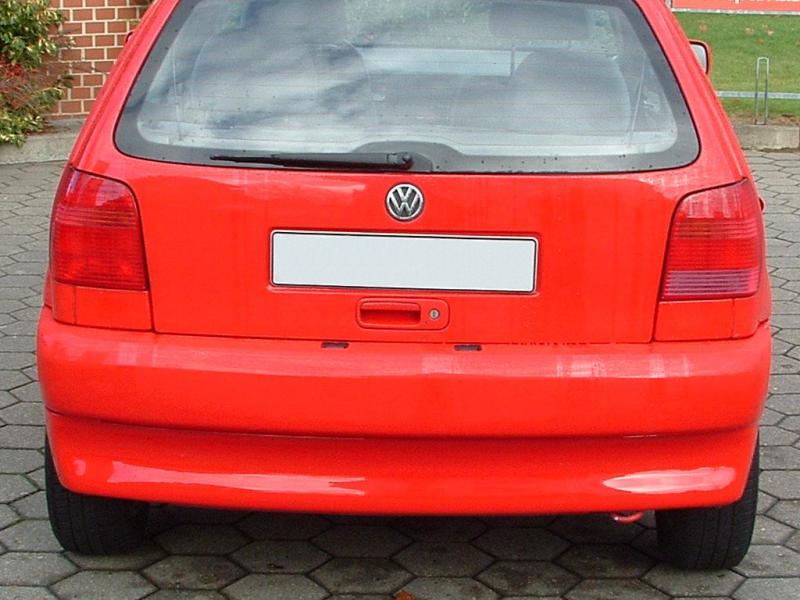

Tausch der Rückleuchten 6N gegen 6N2 (Facelift)



Von innen den Lampenträger ausclipsen und den Stecker abziehen danach mit
einem 8er Schlüssel je 3 Muttern pro Rückleuchten lösen. Rückleuchte abnehmen.
Kontakte mit einem Ausdrücker aus dem Steckergehäuse entfernen und danach entsprechend der Tabelle wieder in den Stecker reinstecken.
Leuchte wieder anbauen. Beleuchtung überprüfen.



Funktion Kürzel Kabelfarbe Pin vorher Pin nachher
linke
Rückleuchte		 Blinklicht BL schwarz/weiss 1 2
Bremslicht BR (54) schwarz/rot 2 1
Standlicht 58 grau/schwarz 3 3
Nebelschlusslicht NES (ZR) grau/weiss 4 4
Masse 31 braun 5 5


rechte
Rückleuchte		 Funktion Funktion Kabelfarbe Pin vorher Pin nachher
Masse 31 braun 1 5
Nebelschlusslicht NES (ZR) schwarz/blau 2 4
Standlicht 58 grau/rot 3 3
Bremslicht BR (54) schwarz/rot 4 1
Blinklicht BL schwarz/grün 5 2
