automatische Leuchtweitenregulierung (aLWR)

Hinweis: Die Einbauanleitung ist hier.



3B0 941 291 8D0 941 291 A 8D0 941 299 B



Teilenummer Teile für Vorderachse 3B und 3BG Euro
3B0 941 291 Halteblech 9,22

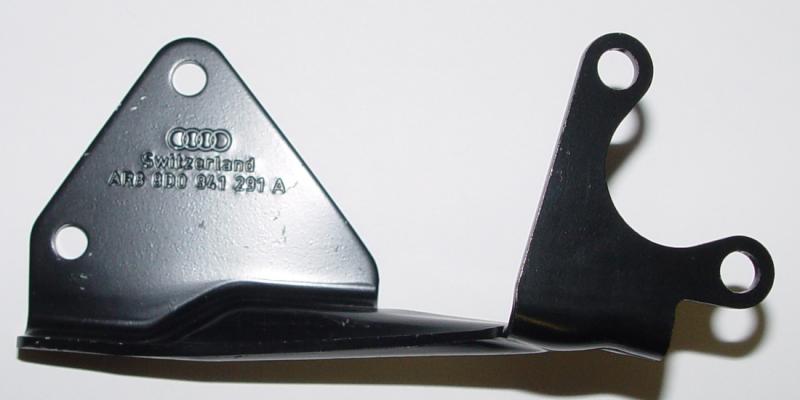

8D0 941 291 A Halteblech, Sportfahrwerk 9,22

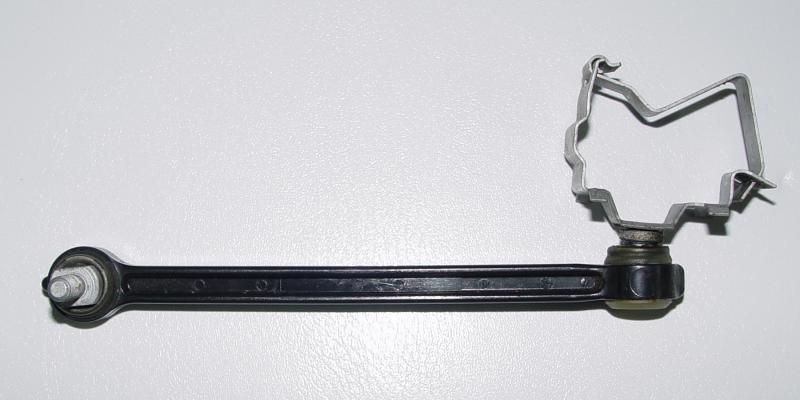

8D0 941 299 B Koppelstange 18,33
N 011 183 12 Sechskantmutter, selbstsichernd, M6 0,26
N 104 343 01 Zylinderschraube, M5x10 (2x) 0,26
N 906 924 02 Blindniet, A4,8x10x19,6 (2x) 0,37





Halteblech
3B0 505 575 A 3B0 505 575 3B0 505 465 3B0 505 573



Teilenummer Teile für Hinterachse 3B und 3BG mit Frontantrieb Euro

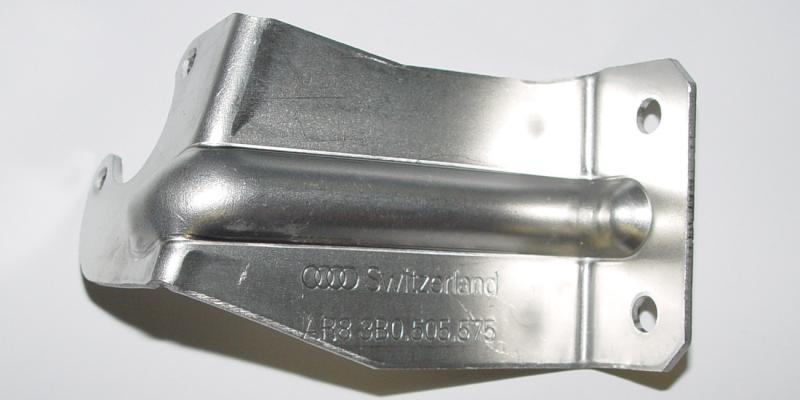

3B0 505 575 A Halteblech 10,59
3B0 505 575 Halteblech, Sportfahrwerk 10,59

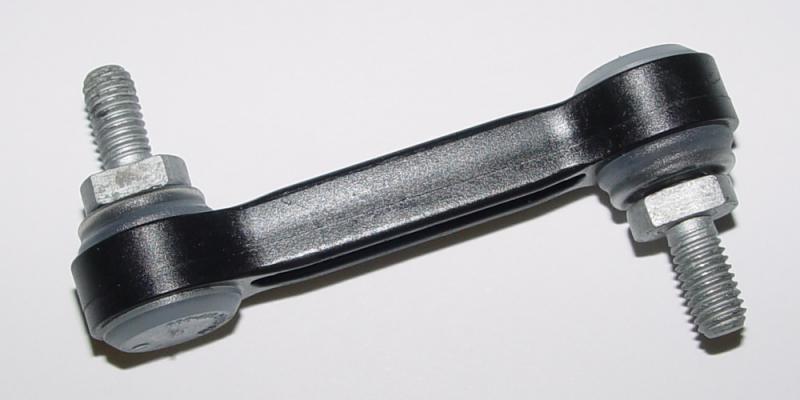

3B0 505 465 Koppelstange entfallen
7M3 411 318 Koppelstange (Ersatz für 3B0 505 465) 38,26

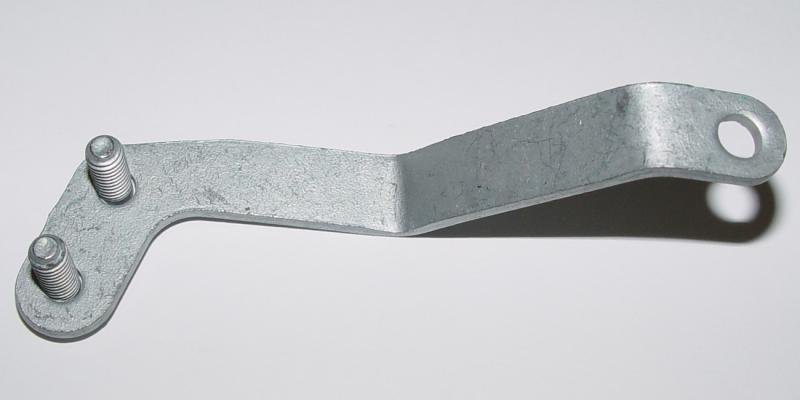

3B0 505 573 Halter für Koppelstange 5,42
N 011 183 12 Sechskantmutter, selbstsichernd, M6 (2x) 0,26
N 023 002 13 Sechskantmutter, selbstsichernd, AM6 (2x) 0,20
N 104 343 01 Zylinderschraube, M5x10 (2x) 0,26
N 103 389 01 Sechskantbundschraube, M6x16 (2x) 0,21





4B0 505 577 A 4B0 505 577 4B0 505 465 A



Teilenummer Teile für Hinterachse 3B und 3BG mit 4motion Euro

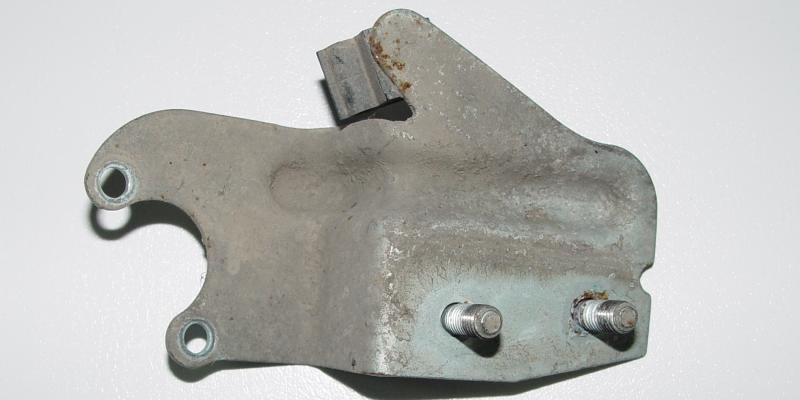

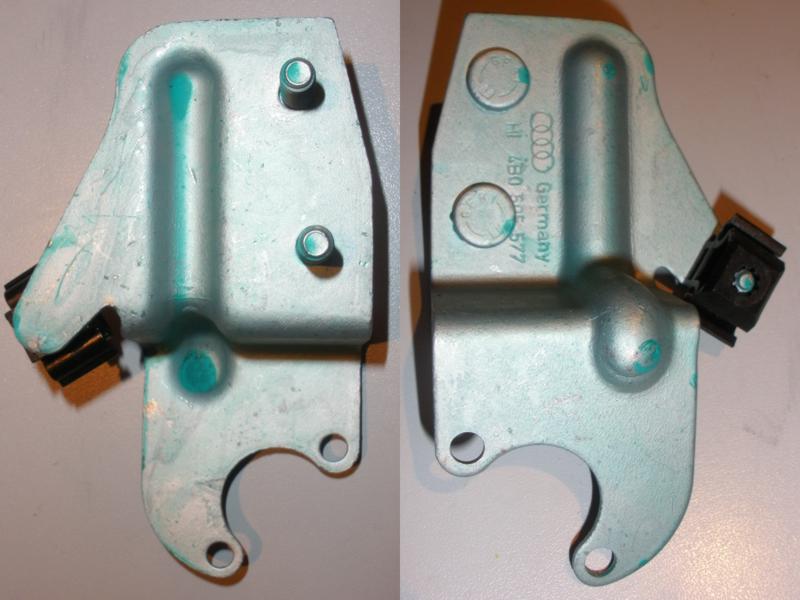

4B0 505 577 A Halteblech 13,80
4B0 505 577 Halteblech, Sportfahrwerk 17,67

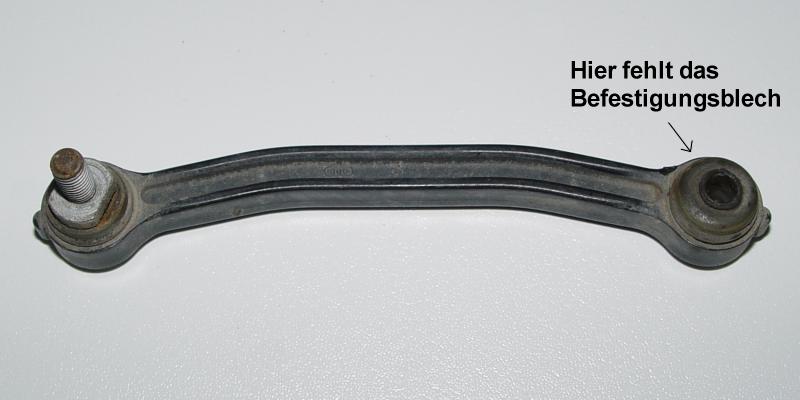

4B0 505 465 A Koppelstange 24,46
N 023 002 13 Sechskantmutter, selbstsichernd, AM6 (3x) 0,20
N 104 343 01 Zylinderschraube, M5x10 (2x) 0,26





4B0 907 503 A 4B0 907 357 4Z7 907 357



Teilenummer Teile für 3B und 3BG Euro

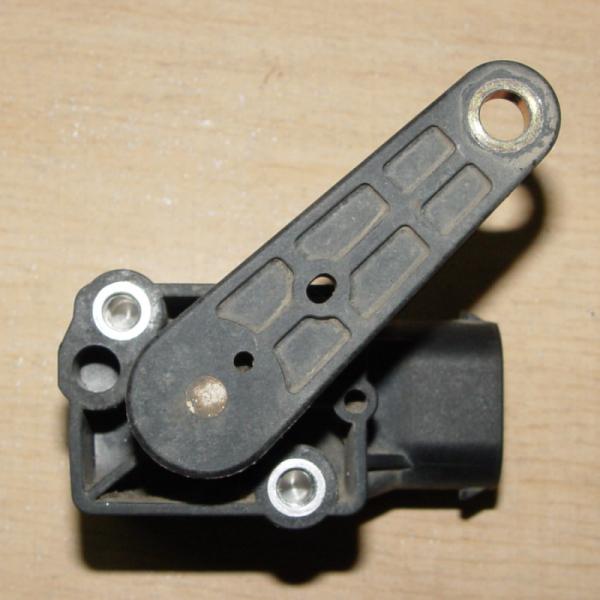

4B0 907 503 A Niveausensor (2x) 67,83
4B0 907 357 Steuergerät für Leuchtweitenverstellung, 3B 177,31
4Z7 907 357 Steuergerät für Leuchtweitenverstellung, 3BG 210,04

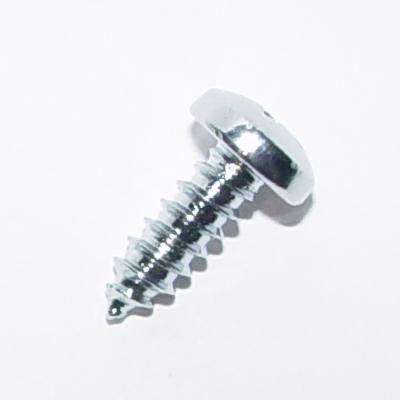

N 013 968 1 Linsenblechschraube, ST4,8x13-C (2x) 0,44

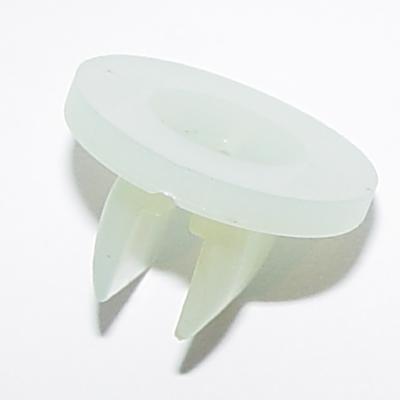

N 907 867 01 Spreizmutter, 4,8x12,5 (2x) 0,23

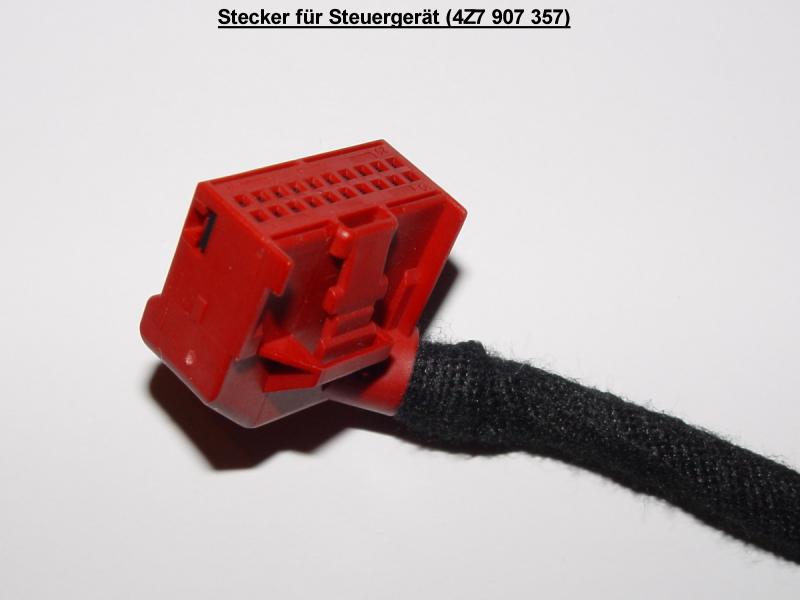

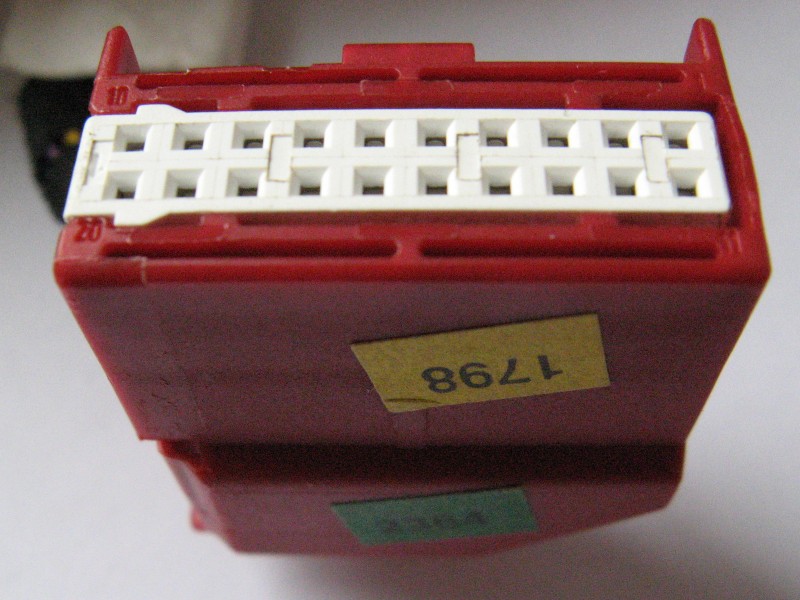

8E0 972 420 Stecker für Steuergerät, 20-polig 2,38
000 979 009 E passende Einzelleitung (3B = 6x, 3BG = 10x) 2,32
7M0 973 119 Stecker für Sensoren, 6-polig (2x) 4,88
000 979 009 E passende Einzelleitung (3x) 2,32
3B0 972 742 C passende Einzelleitungsabdichtung (3x) 0,50
3B0 972 840 passender Stopfen (3x) 0,48
000 979 133 E * passende Einzelleitung (3BG = 1x) 2,32
357 972 741 * passende Einzelleitungsabdichtung (3BG = 2x) 0,44


*

 Beim 3B werden die alten Stellmotoren weiterverwendet.
Aber beim 3BG sind in den Xenons andere Motoren drin,
daher müssen noch Kontakte nachgerüstet werden.

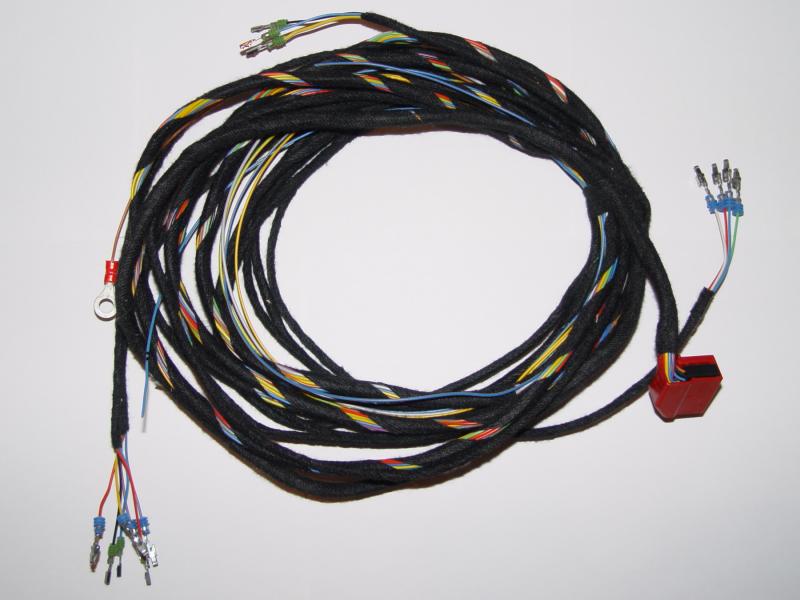

Kabelbaum von Kufatec für die dynamische Leuchtweitenregulierung des Passat 3BG.
Anstelle mit Einzelteilen einen Kabelbaum selber zu erstellen kann man auch ein Nachrüstkabel kaufen.





Original Kabelbaum VW Passat 3B und 3BG

Der original Kabelbaum geht leider nur vom Steuergerät bis zur Kupplungsstation
an der linken A-Säule. Von dort aus müsste dann von Hand weiter verkabelt werden.
Für hinten braucht man ein 1,0 Meter langes Kabel mit dem Stecker 4D0 972 643
an der einen und 7M0 973 119 an der anderen Seite. Vorne braucht man ein 1,7 Meter
langes Kabel vom weißen Stecker der Kupplungsstation bis zum Sensorstecker 7M0 973 119.
Außerdem muss man zu dem weißen Stecker (1J0 937 734 B) am Kabelbaum noch
den Gegenstecker (1J0 937 733 B) mit Strom, Diagnose, GALA und dem vorderen
Sensor beschalten. Dazu sollte man sich auf jeden fall den Stromlaufplan besorgen.

Bild Bild

3B0 971 397

3B0 971 397 B

3B0 971 397 C

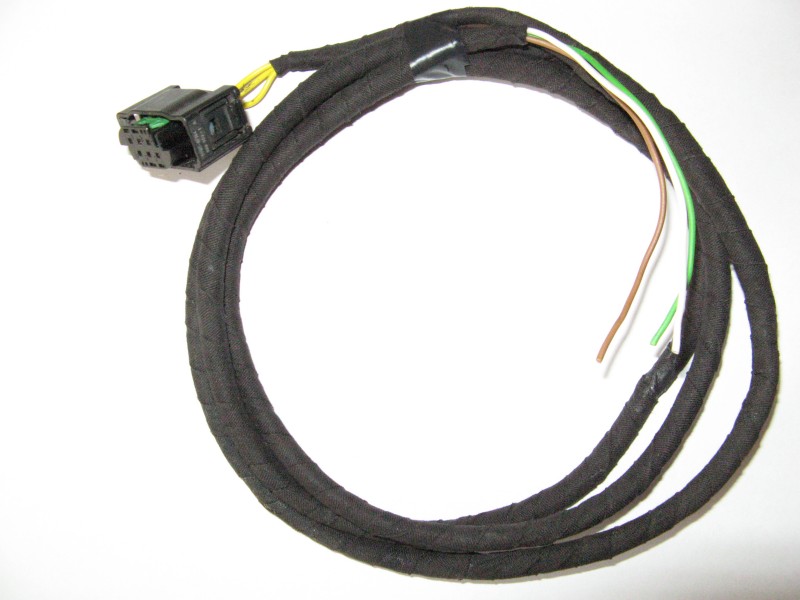

Sensorkabel vorne 1,7m

Sensorkabel hinten 1,0m





Teilenummer Bezeichnung Euro

3B0 971 397

 Leitungssatz für 3B 83,78
3B0 971 397 B Leitungssatz für 3BG (bis 3B3 331 453 und 3B3 E300 401) 83,78
3B0 971 397 C Leitungssatz für 3BG (ab 3B3 331 454 und 3B3 E300 402) 83,78

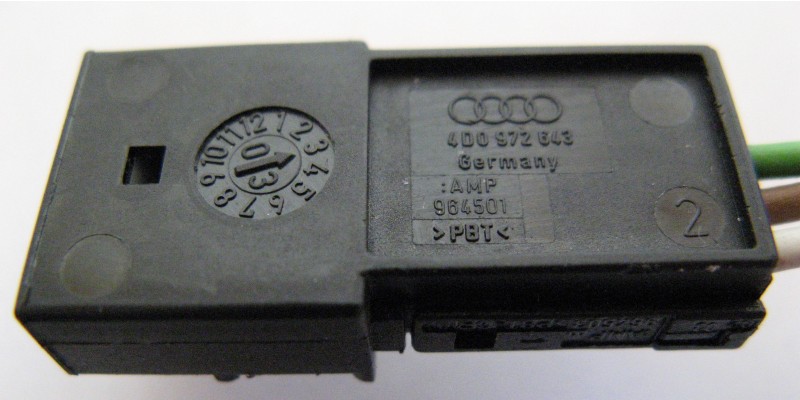

4D0 972 643 Gegenstück zu 4D0 972 623 2,86
000 979 017 E passende Einzelleitung für 4D0 972 643 (2x) 3,21
7M0 973 119 Stecker für Sensoren, 6-polig (2x) 4,88
000 979 009 E passende Einzelleitung für 7M0 973 119 (3x) 2,32
1J0 937 733 B Gegenstück zu 1J0 937 743 B 0,66
000 979 131 E passende Einzelleitung für 1J0 937 733 B 2,32
000 979 133 E passende Einzelleitung für 1J0 937 733 B 2,32
000 979 225 E passende Einzelleitung für 1J0 937 733 B 3,21
000 979 227 E passende Einzelleitung für 1J0 937 733 B 4,58





Sport Koppelstangen, für Fahrwerke ab ca. 40 mm Tieferlegung.
Zu bekommen z.B. bei Abt.
