PDC - Park distance control (Einparkhilfe)


3B0 919 283 4B0 919 279 3B0 919 285   7M3 919 275

7M3 919 283 8E0 919 279

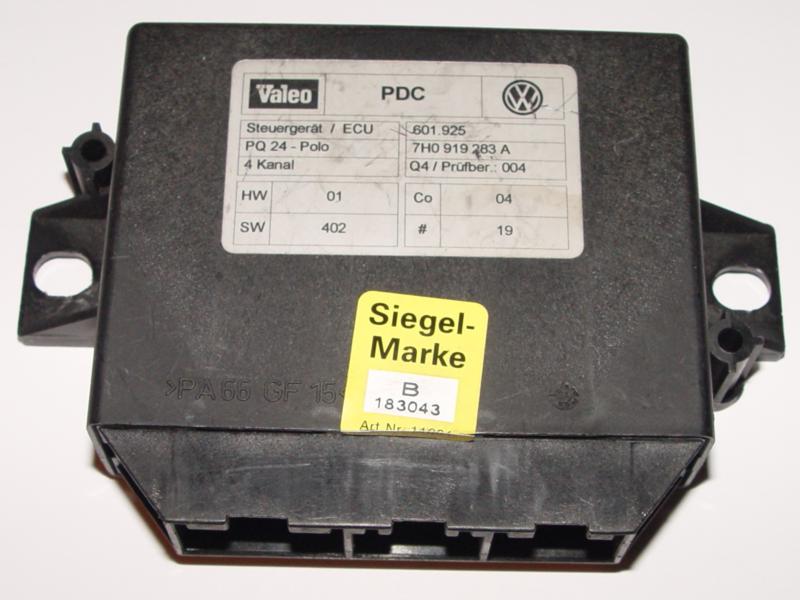

7H0 919 283 A Steckverbindungen

3B9 971 085


3B9 971 095     7M3 919 493 F


3B5 919 491 3B5 919 491   ... mit PDC-Leiste   ... mit Sensor


8E0 972 416 A 000 979 009 E   4A0 972 883 A   000 979 018 E


4B0 972 623 000 979 009 E



Teilenummer Beschreibung Euro
3B0 919 283 Steuergerät für Einparkhilfe hinten (3BG) 100,20
8E0 972 416 A passender Stecker, 16-polig, für Stromversorgung 2,56
000 979 009 E passende Einzelleitung mit 2 Kontakten 2,20
4A0 972 883 A passender Stecker, 16-polig, für Stromversorgung 6,84
000 979 018 passende Einzelleitung mit 2 Kontakten 2,80
4B0 919 279 Warntongeber (Ersatz: 8E0 919 279) entfallen
8E0 919 279 Warntongeber 12,44
4B0 972 623 passender Stecker, 2-polig, für Warntongeber 2,86
000 979 009 E passende Einzelleitung mit 2 Kontakten 2,20
4B0 919 275 A GRU (4x) Ultraschallsensor, grundiert 64,50
7M3 919 275 (4x) Ultraschallsensor, schwarz, (alternative zu 4B0 919 275 A GRU) 64,50
7M3 919 275 A (4x) Ultraschallsensor, schwarz, (alternative zu 4B0 919 275 A GRU) 64,50
3B5 919 491 (4x) Halter für Ultraschallsensor (nur 3BG Limousine) 4,58

Teilenummer Teile für Variant Euro
3B0 919 285 Halter für Steuergerät und Warntongeber, für Variant 8,03
3B9 971 085 Leitungssatz Innenraum (nach Fahrgestellnummer bestellen) 89,25
3B9 971 085 A Leitungssatz Innenraum (nach Fahrgestellnummer bestellen) 89,25
3B9 971 085 B Leitungssatz Innenraum (nach Fahrgestellnummer bestellen) 89,25
3B9 971 085 C Leitungssatz Innenraum (nach Fahrgestellnummer bestellen) 89,25
3B9 971 085 D Leitungssatz Innenraum (nach Fahrgestellnummer bestellen) 89,25
3B9 971 095 Leitungssatz für die Sensoren 44,03
1J0 937 714 Gegenstück Teil 1 für Kupplungsstation 0,58
4B0 972 585 Gegenstück Teil 2 für Kupplungsstation 1,67
000 979 009 E (2x) passende Einzelleitung mit 2 Kontakten 2,20
  passende Stossleiste für Variant siehe hier

Teilenummer Teile für Limousine Euro
3B5 919 937 Halter für Warntongeber, für Limousine 10,77
3B5 971 085 Leitungssatz Innenraum (nach Fahrgestellnummer bestellen) 89,25
3B5 971 085 A Leitungssatz Innenraum (nach Fahrgestellnummer bestellen) 89,25
3B5 971 085 B Leitungssatz Innenraum (nach Fahrgestellnummer bestellen) 89,25
3B5 971 085 C Leitungssatz Innenraum (nach Fahrgestellnummer bestellen) 89,25
3B5 971 085 D Leitungssatz Innenraum (nach Fahrgestellnummer bestellen) 89,25
3B5 971 085 E Leitungssatz Innenraum (nach Fahrgestellnummer bestellen) 89,25
3B5 971 095 Leitungssatz für die Sensoren 44,03
1J0 937 714 Gegenstück Teil 1 für Kupplungsstation 0,58
4B0 972 585 Gegenstück Teil 2 für Kupplungsstation 1,67
000 979 009 E (2x) passende Einzelleitung mit 2 Kontakten 2,20
  passende Stossleiste für Limousine siehe hier

Teilenummer Teile für Sharan Einparkhilfe Euro
7M3 919 493 F (4x) Halter für Sensoren vorne 4,40
7M3 919 283 Steuergerät für Einparkhilfe vorne und hinten (Sharan) 100,20
4A0 972 883 A passender Stecker, 16-polig, für Stromversorgung 6,84
4A0 972 883 passender Stecker, 16-polig, für Sensoren hinten 6,84
8Z0 972 923 passender Stecker, 12-polig, für Sensoren vorne 6,43
000 979 018 E passende Einzelleitung mit 2 Kontakten 2,80




Einbaubilder Passat 3BG hinten

PDC-Leiste einclipsen
und Sensoren einstecken
Leitungssatz verlegen, Steckverbindung zur Beifahrerseite Kabeldurchführung unter der
rechten Rückleuchte

Steuergerät auf dem
Tankdeckel-Stellmotor
Kabelverlegung auf
der Beifahrerseite
  Masseanschluss
an der B-Säule
Kupplungsstationen an
der rechten A-Säule unten


Bis zur Kupplungsstation an der A-Säule ist Kabelbaum von
VW soweit  vorkonfektioniert. Aber von dort aus muss man
noch ein wenig selber Kabel verlegen. Dazu sind folgende
Verbindungen nötig:
Pin 2 auf Klemme 15 abgesichert mit 5 Ampere.
Pin 4 geht an das RF-Signal (Rückwärtsgang).
Pin 6 geht an die K-Diagnoseleitung.



Das RF-Signal findet man bei Schaltgetrieben an der
Kupplungsstation A-Säule rechts unten, es ist die
blau/rote Leitung einer 3poligen braunen Steckverbindung.

Die Diagnoseleitung findet man an Pin 7 des
Diagnosesteckers oder an Pin 25 des blauen
Steckers des Kombiinstrumentes.




Teile zum Nachrüsten für z.B. Front-PDC

3C0 919 275 S GRU         3C0 919 492 D GRU

420 919 275 GRU         3C0 919 492 G GRU



Teilenummer Beschreibung Position beim Passat 3C Euro
3C0 919 275 S GRU Ultraschallsensor, grundiert hinten und vorne außen 63,19
3C0 919 275 S T94 Ultraschallsensor, schwarz-glänzend - 64,50
3C0 919 275 S 1QP Ultraschallsensor, grau - 64,50
3C0 919 275 S 6A7 Ultraschallsensor, mattsilber vorne innen (R36) 69,85
3C0 919 275 R 2ZZ Ultraschallsensor, chrom vorne innen 69,85
1T0 919 275 A GRU Ultraschallsensor, grundiert vorne Seite 67,71

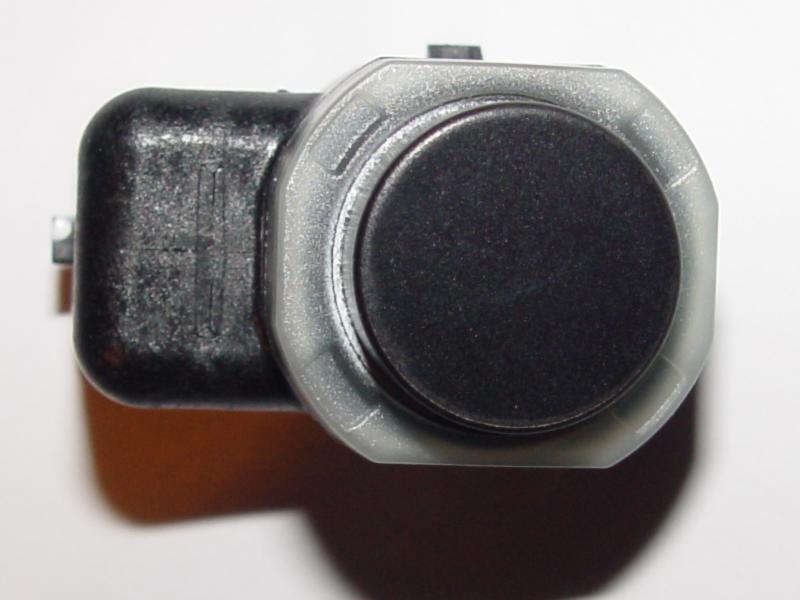

420 919 275 GRU Ultraschallsensor, grundiert - 62,48
1T0 919 133 C 9B9 Dichtring, satinschwarz vorne und hinten außer Seite 0,06
1T0 919 133 B Dichtring vorne Seite 0,06

3C0 919 492 D GRU Halter, grundiert vorne links außen 4,58
3C0 919 492 G GRU Halter, grundiert vorne rechts außen 4,58
3C0 919 492 H Halter vorne links und rechts außen 4,58
3C0 919 939 Klebepad vorne links und rechts außen 0,90
3C0 919 492 K Halter vorne links innen 4,58
3C0 919 486 M Halter vorne links innen (R36) 4,58
3C0 919 939 A Klebepad vorne links innen 0,94
3C0 919 492 L Halter vorne rechts innen 4,58
3C0 919 486 N Halter vorne rechts innen (R36) 4,58
3C0 919 492 B Klebepad vorne rechts innen 0,94
3C0 919 493 GRU Halter, grundiert vorne Seite links 4,58
3C0 919 492 F Klebepad vorne Seite links 0,94
3C0 919 494 GRU Halter, grundiert vorne Seite rechts 4,58
3C0 919 492 G Klebepad vorne Seite rechts 0,94
3C5 919 491 M Halter, Limousine hinten links und rechts außen 4,58
3C5 919 491 N Halter, Limousine hinten links und rechts innen 4,58
3C9 919 486 D GRU Halter, grundiert, Variant hinten links außen 4,40
3C9 919 486 E GRU Halter, grundiert, Variant hinten links innen 4,40
3C9 919 486 F GRU Halter, grundiert, Variant hinten rechts innen 4,40
3C9 919 486 G GRU Halter, grundiert, Variant hinten rechts außen 4,40
3C0 919 939 Klebepad hinten 0,90

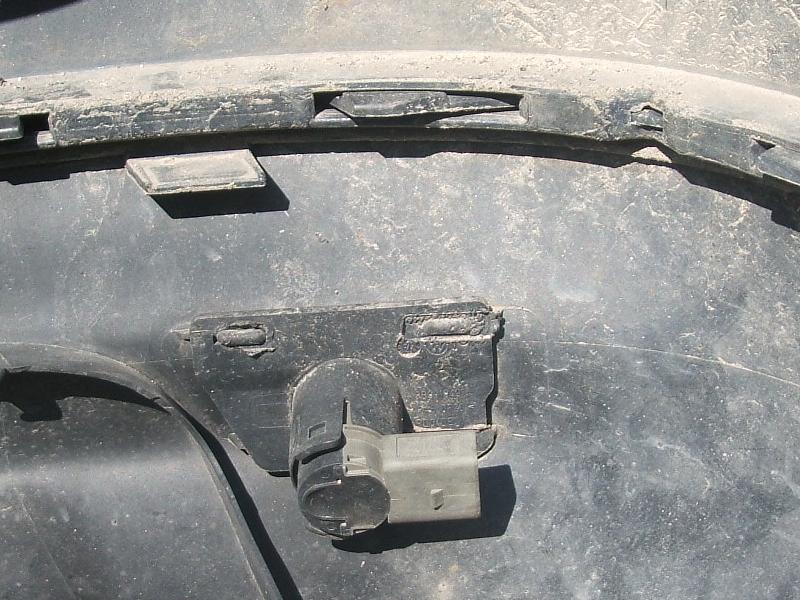

Einbaubilder Passat 3BG vorne

Sensorposition außen   Sensorposition innen


Diese Bilder zeigen eine Möglichkeit wie man die Sensoren vom 3C (4x 3C0 919 275 S GRU) mit
den Haltern (2x 3C0 919 492 D GRU, 2x 3C0 919 492 G GRU) beim 3BG nachrüsten kann.
Den äußeren Sensor haben wir mittig unter einer Kante im Plastik montiert und den inneren Sensor
mittig zwischen zwei Kreuzen die in der Stoßstange eingeprägt sind.
Die Löcher für die Sensoren wurden mit einem 22mm Forstnerbohrer gemacht, danach die
Klebeflächen entfettet und die Halter mit den Klebepads angebracht. Anschließend wurde noch
Teroson Karosserie-Dichtmasse drauf geschmiert.




Einparkhilfe Bosch URF4

0 263 004 007 Stromversorgungskabelbaum Piepser und Anzeige

0 263 003 010 Sensorkabelbaum Sensorkabelbaum
  (Bosch-Serie)   (für VW Sensoren)

0 263 003 010


Anstelle der Originalen Einparkhilfe könnte man auch eine von Bosch verbauen,
diese funktioniert genauso und hat je nach Ausstattung sogar eine optische Anzeige.
Das Problem bei der URF4 ist aber das die Sensoren nicht in die Originale Leiste am Passat
passen, und die von Bosch mitgelieferten Halter nicht sonderlich schön sind. Man kann aber die
Leiste anpassen und einen Teil der Bosch-Halter hinter der Leiste einkleben. Oder aber man
nimmt Originale VW Sensoren (siehe oben) und ändert den Bosch-Kabelbaum so ab das diese
passen. Dazu benötigt man 4 Stecker
3D0 973 703, 6x Kabel 000 979 131 und 12 Dichtungen
357 972 740 F (siehe dazu hier).
Um den Sensorkabelbaum von Bosch anzupassen sind die alten Stecker abzuschneiden
und die VW Stecker anzulöten. Sensor Plus ist gelb/rot und Sensor Masse ist blau/weiß,
das dritte Kabel ist da jeweils die Signalleitung.
VW PDC Sensor: Pin 1 = Plus, Pin 2 = Signal, Pin 3 = Masse
Bosch PDC Sensor: Pin 4 = Plus, Pin 1 = Signal, Pin 2 = Masse
