Hochstromstecker
von
Anderson Power Products (APP) bzw.
REMA
Verwendungsbeispiel
 |
|
 |
|
 |
|
 |

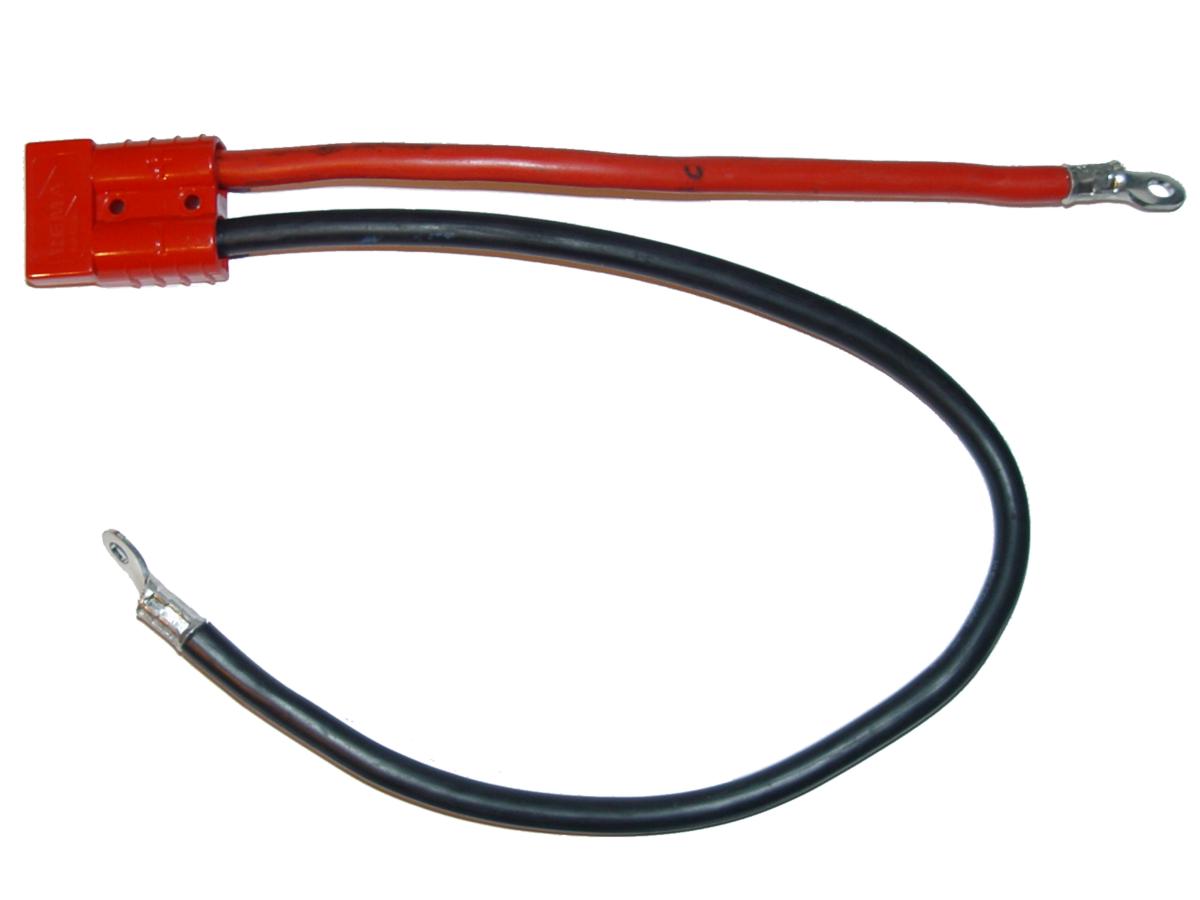

| Batterieanschluß |
|

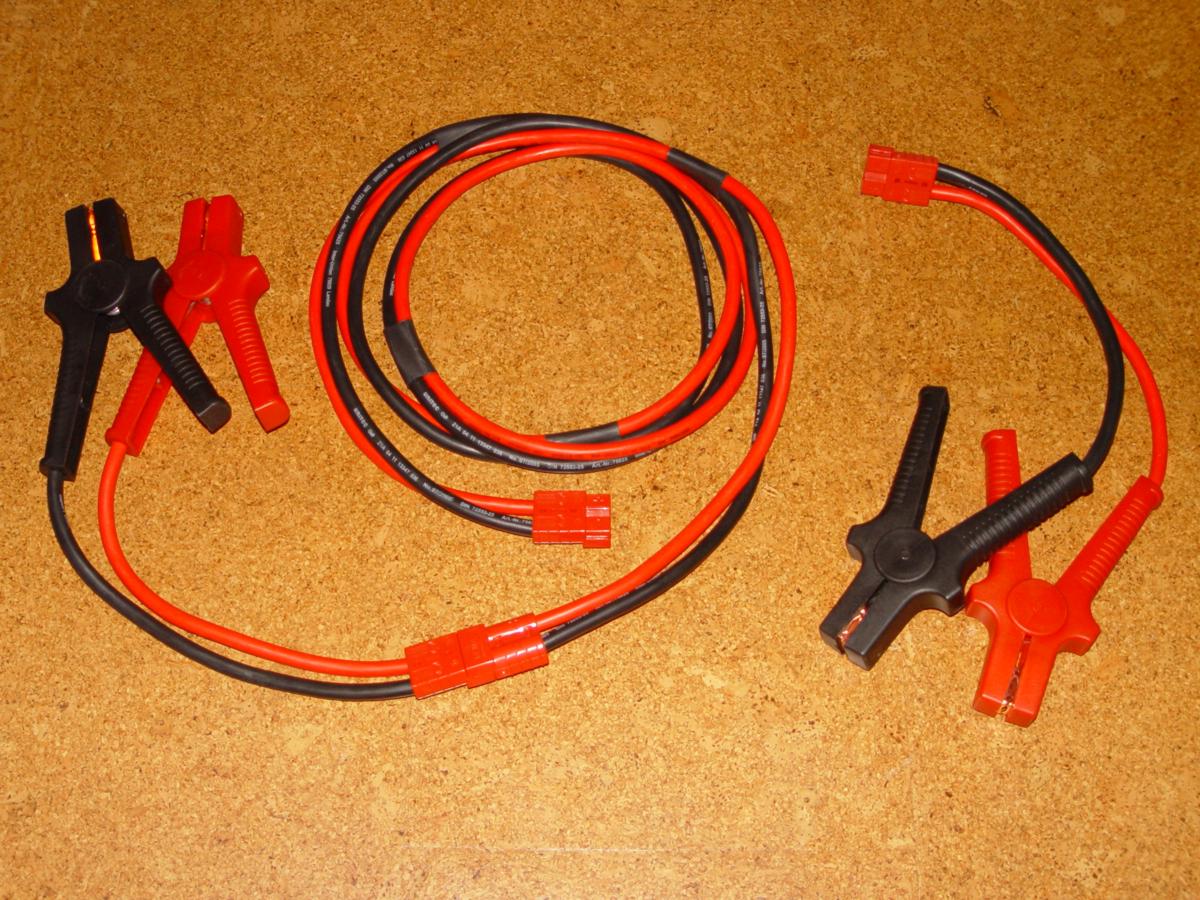

Starthilfekabel |
|

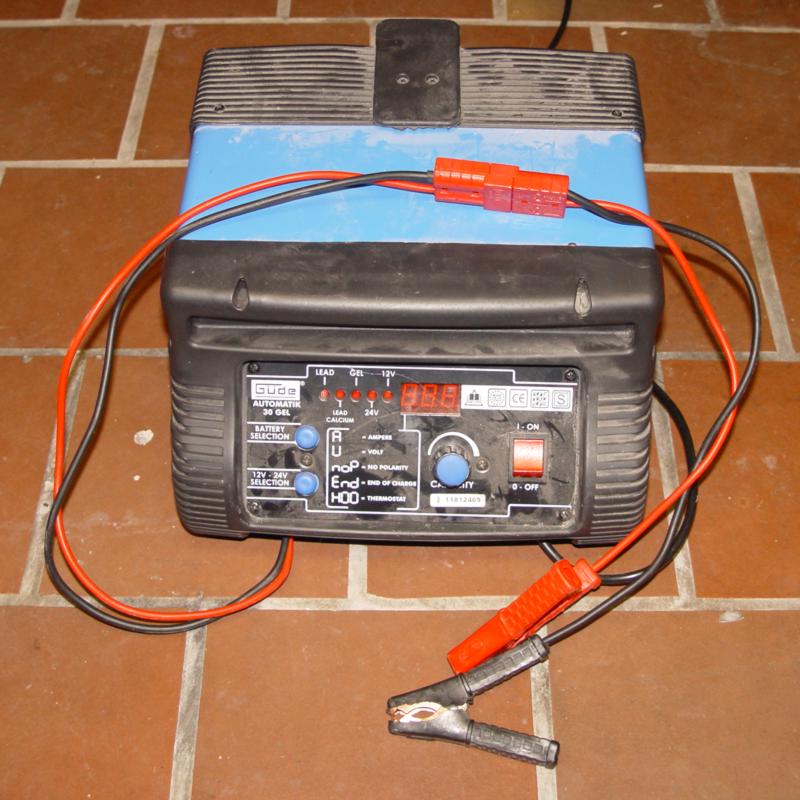

Ladegerät |
|

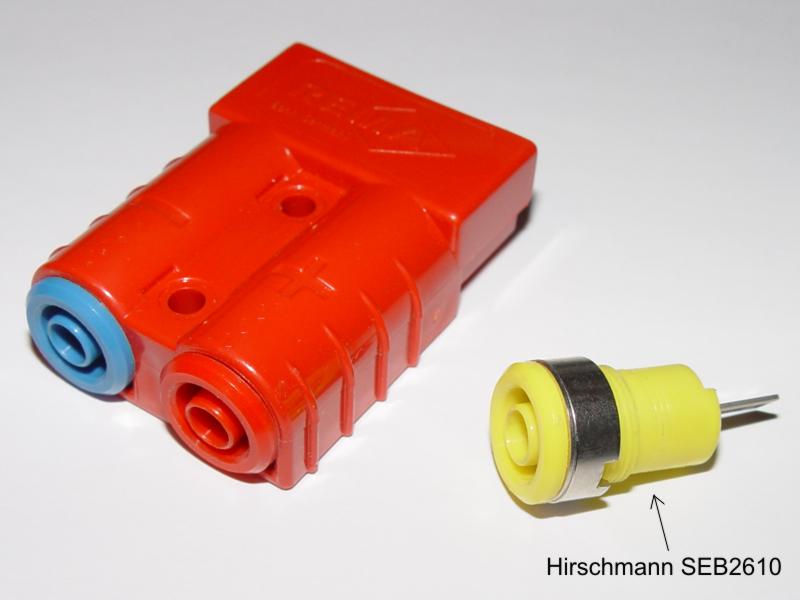

Adapter für 4mm Buchsen |
| |
|
|
|
|
|
Typ: Hirschmann SEB2610 |
 |
|
 |
|
|
|
|

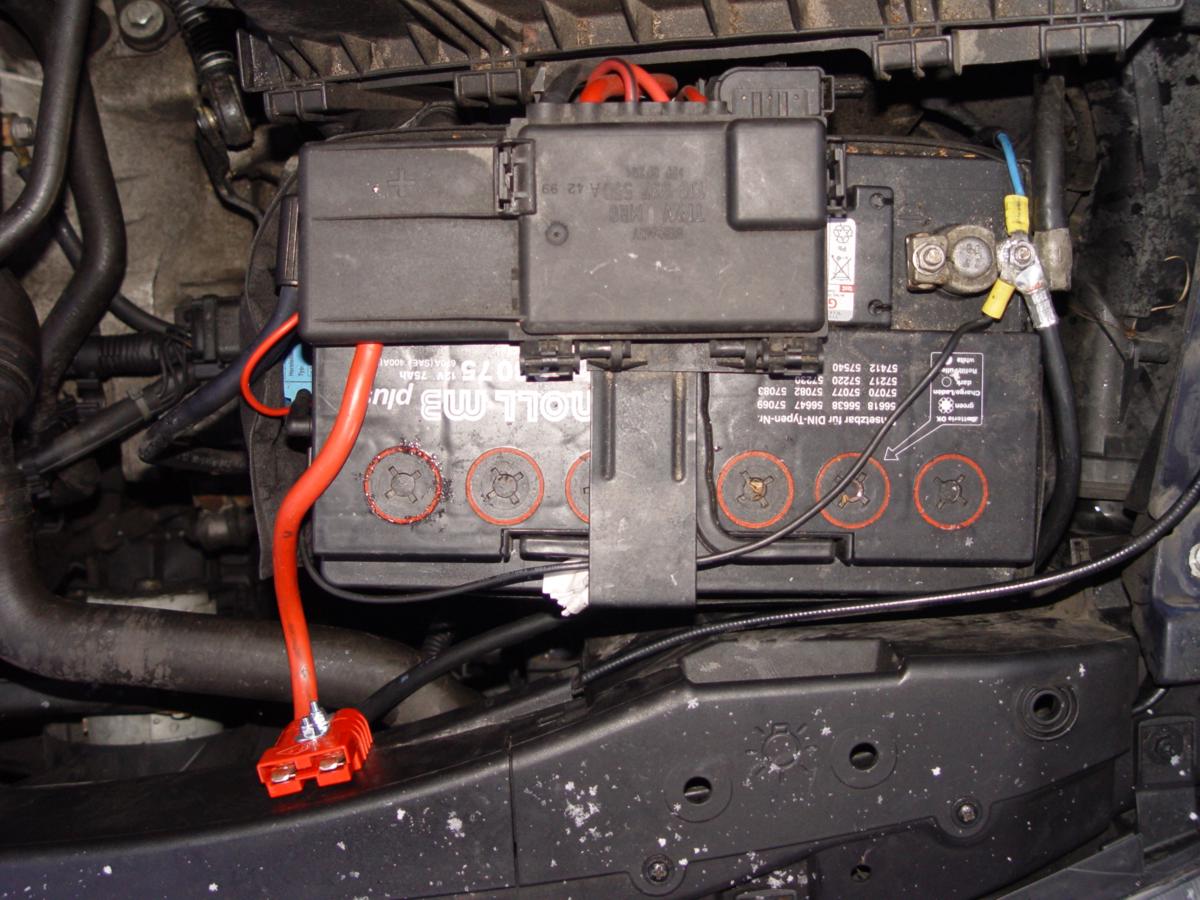

| Golf 4 |
|

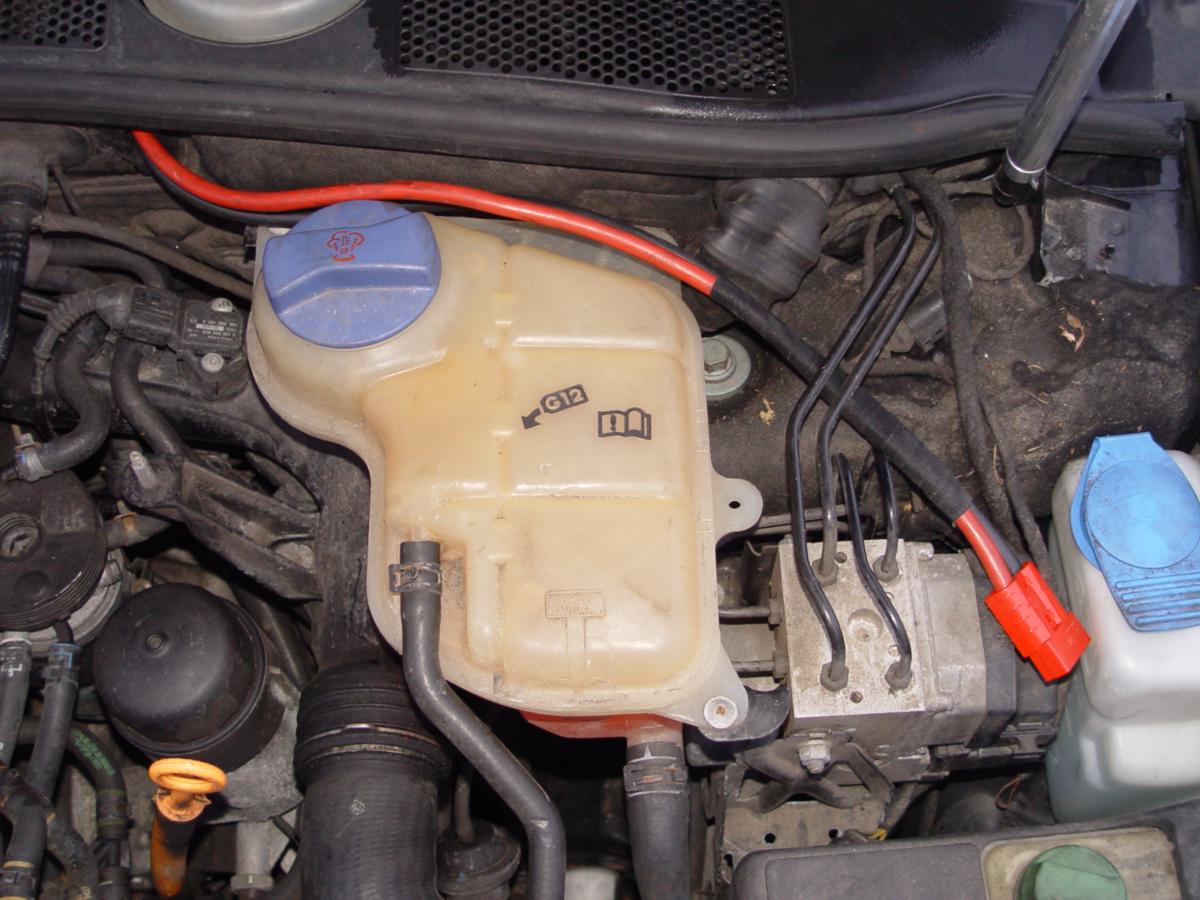

Passat 3B /3BG |
|
Touran |
|
|
| rt=25cm, sw=50cm |
|
rt=65cm, sw=100cm |
|
rt=30cm, sw=60cm |
|
|

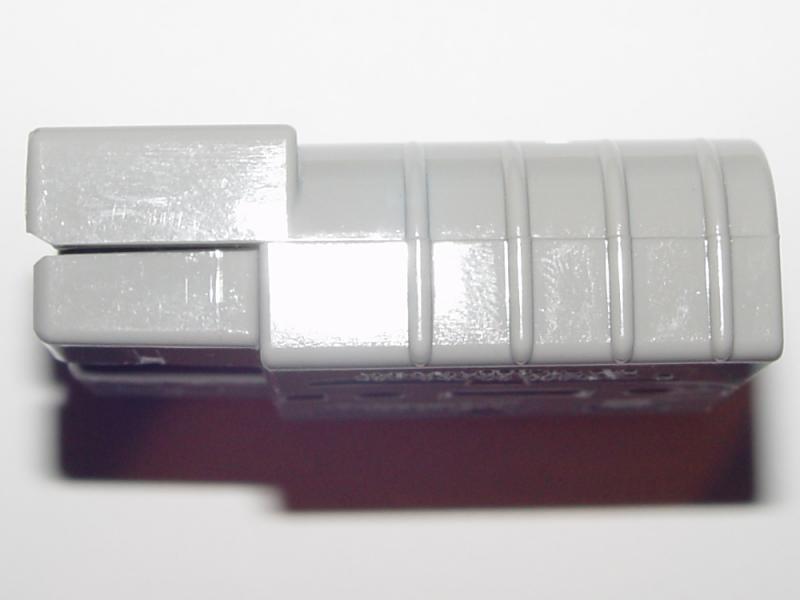

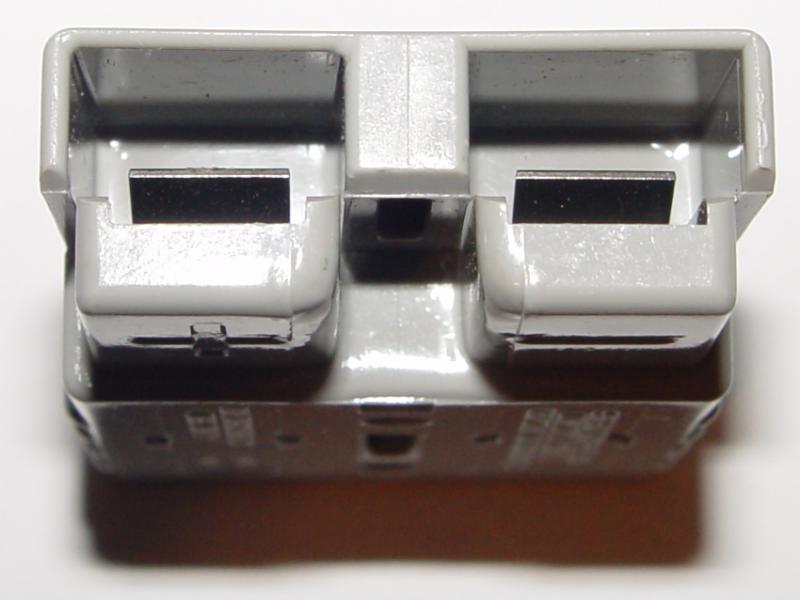

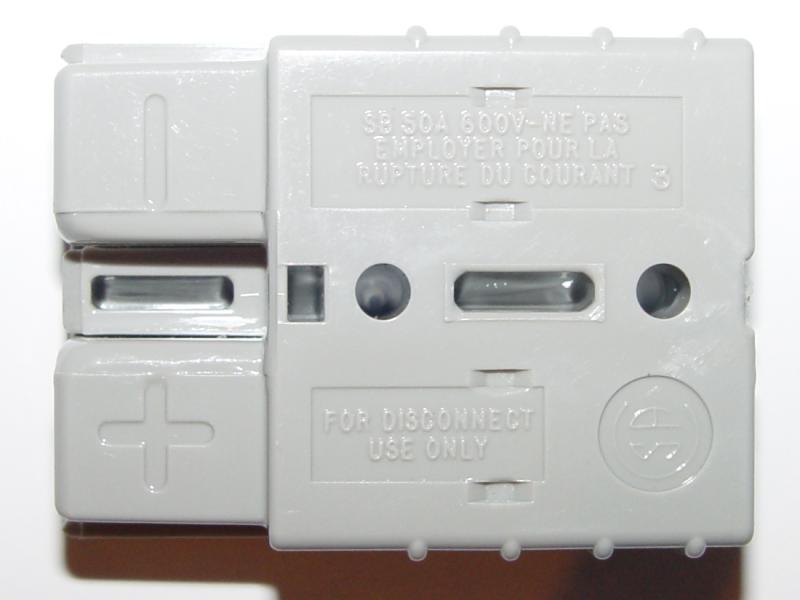

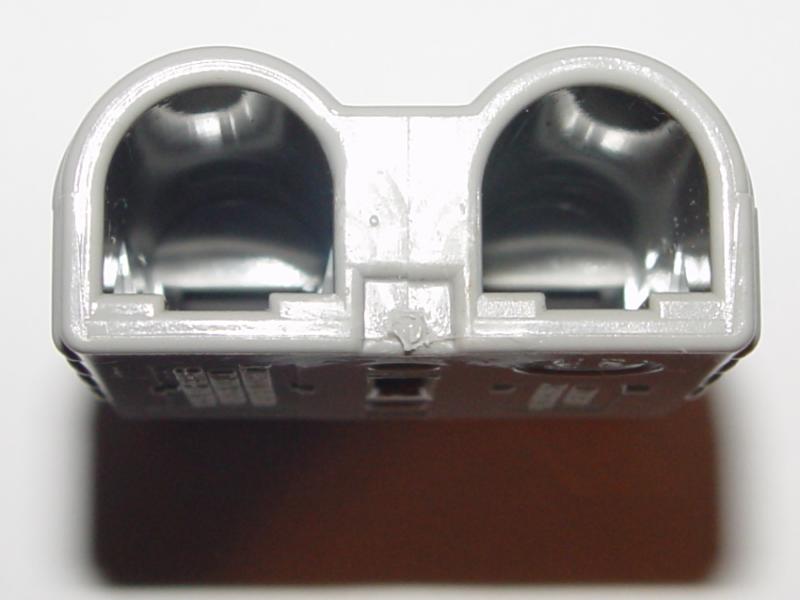

SB 50 Serie
| Belastbar bis 50 Ampere
und 600 Volt. Kabelquerschnitt von 1,3 bis 13,3 mm². |
| |
|
|
|
|
|
|
 |
|
 |
|
 |
|
|
| |
|
|
|
|
|
|
 |
|
 |
|
 |
|
|
| |
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
Rema-Nr. |
APP-Nr. |
Bezeichnung |
| 78001-00 |
992 |
Steckergehäuse, grau |
| 78180-00 |
6319 |
Steckergehäuse, grau mit 2
Kontakte, Querschnitt 13,3 mm² |
| 78180-02 |
|
Steckergehäuse, grau mit 2
Kontakte, Querschnitt 8,4 mm² |
| 78180-01 |
|
Steckergehäuse, grau mit 2
Kontakte, Querschnitt 3,3 / 5,3 mm² |
| |
|
|
| 78002-00 |
992G1 |

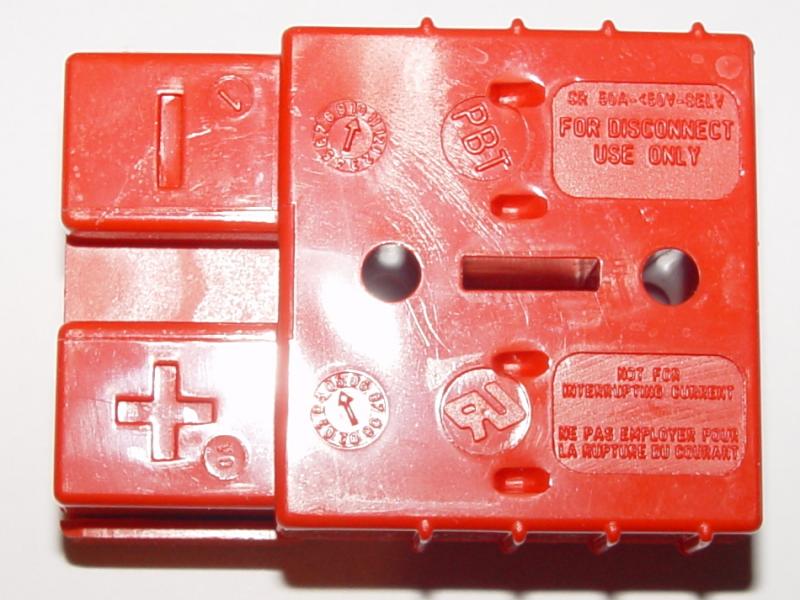

Steckergehäuse, rot |
| 78184-00 |
6319G2 |
Steckergehäuse, rot mit 2
Kontakte, Querschnitt 13,3 mm² |
| 78176-01 |
|
Steckergehäuse, rot mit 2
Kontakte, Querschnitt 8,4 mm² |
| 78176-00 |
6319G3 |
Steckergehäuse, rot mit 2
Kontakte, Querschnitt 3,3 / 5,3 mm² |
| |
|
|
| 78003-00 |
992G2 |
Steckergehäuse, schwarz |
| 78181-00 |
6319G4 |
Steckergehäuse, schwarz mit
2 Kontakte, Querschnitt 13,3 mm² |
| 78181-05 |
|
Steckergehäuse, schwarz mit
2 Kontakte, Querschnitt 8,4 mm² |
| 78181-04 |
6319G5 |
Steckergehäuse, schwarz mit
2 Kontakte, Querschnitt 3,3 / 5,3 mm² |
| |
|
|
| |
992G3 |
Steckergehäuse, blau |
| |
6319G6 |
Steckergehäuse, blau mit 2
Kontakte, Querschnitt 13,3 mm² |
| |
6319G7 |
Steckergehäuse, blau mit 2
Kontakte, Querschnitt 3,3 / 5,3 mm² |
| |
|
|
| |
992G4 |
Steckergehäuse, gelb |
| |
6319G8 |
Steckergehäuse, gelb mit 2
Kontakte, Querschnitt 13,3 mm² |
| |
6319G9 |
Steckergehäuse, gelb mit 2
Kontakte, Querschnitt 3,3 / 5,3 mm² |
| |
|
|
| |
992G5 |
Steckergehäuse, grün |
| |
6319G10 |
Steckergehäuse, grün mit 2
Kontakte, Querschnitt 13,3 mm² |
| |
6319G11 |
Steckergehäuse, grün mit 2
Kontakte, Querschnitt 3,3 / 5,3 mm² |
| |
|
|
| |
992G6 |
Steckergehäuse, orange |
| |
6319G12 |
Steckergehäuse, orange mit 2
Kontakte, Querschnitt 13,3 mm² |
| |
6319G12 |
Steckergehäuse, orange mit 2
Kontakte, Querschnitt 3,3 / 5,3 mm² |
| |
|
|
| |
903G1 |
2x 5900, Querschnitt 13,3 mm² |
| |
904G1 |
2x 5915, Querschnitt 3,3 / 5,3 mm² |
| 78265-00 |
5900 |
HD Kontakt, Querschnitt 13,3 mm² |
| 78265-10 |
5952 |
HD Kontakt, Querschnitt 8,4 mm² |
| 78265-05 |
5914 |
HD Kontakt, Querschnitt 5,3 mm² |
| |
5915 |
HD Kontakt, Querschnitt 3,3 / 5,3 mm² |
| |
1307 |
LD Kontakt, Querschnitt 13,3 mm² |
| |
5953 |
LD Kontakt, Querschnitt 3,3 / 5,3 mm² |
| |
265G1 |
HD Kontakt versilbert, Querschnitt 8,4 /
13,3 mm² |
| |
265G2 |
HD Kontakt versilbert, Querschnitt 3,3 /
5,3 mm² |
| |
265G3 |
LD Kontakt versilbert, Querschnitt 8,4 /
13,3 mm² |
| |
265G4 |
LD Kontakt versilbert, Querschnitt 3,3 /
5,3 mm² |
| |
265G5 |
HD Kontakt verzinnt, Querschnitt 8,4 /
13,3 mm² |
| |
265G6 |
HD Kontakt verzinnt, Querschnitt 3,3 /
5,3 mm² |
| |
265G7 |
LD Kontakt verzinnt, Querschnitt 8,4 /
13,3 mm² |
| |
265G48 |
LD Kontakt verzinnt, Querschnitt 3,3 /
5,3 mm² |
| |
|
|
| |
|
HD = Low Detent (hohe Steckkraft nötig) |
| |
|
LD = High Detent (geringe Steckkraft
nötig) |

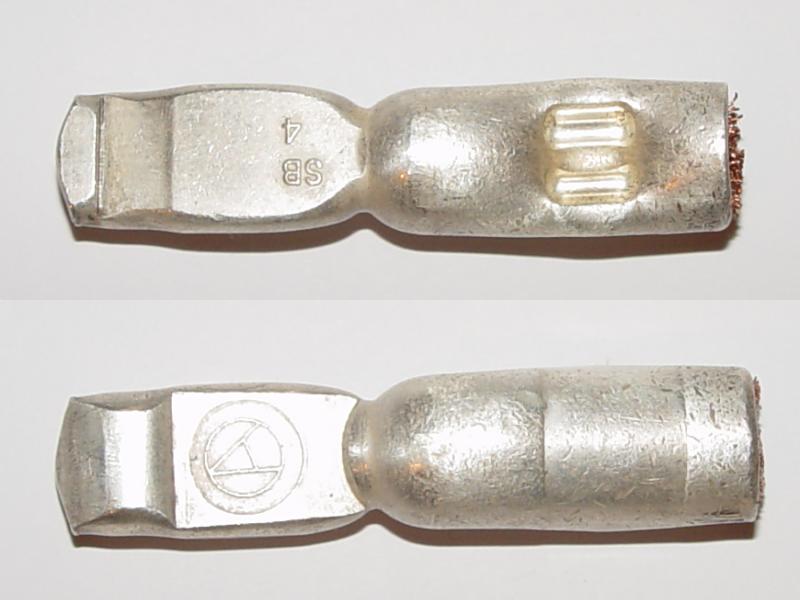

SB 175 Serie
| Belastbar bis 175 Ampere
und 600 Volt. Kabelquerschnitt von 21,1 bis 53,5 mm². |
| |
|
|
|
|
 |
|
 |
|
 |
|
Rema-Nr. |
APP-Nr. |
Bezeichnung |
| 78004-02 |
940 |
Steckergehäuse, grau |
| 78220-00 |
6325G1 |
Steckergehäuse, grau mit 2
Kontakte, Querschnitt 53,5 mm² |
| 78220-02 |
6325G5 |
Steckergehäuse, grau mit 2
Kontakte, Querschnitt 33,6 mm² |
| 78220-00 |
6325G6 |
Steckergehäuse, grau mit 2
Kontakte, Querschnitt 21,1 mm² |
| |
|
|
| 78008-00 |
949 |
Steckergehäuse, rot |
| 78236-00 |
6329G1 |
Steckergehäuse, rot mit 2
Kontakte, Querschnitt 53,5 mm² |
| 78235-00 |
6329G5 |
Steckergehäuse, rot mit 2
Kontakte, Querschnitt 33,6 mm² |
| 78234-00 |
6329G6 |
Steckergehäuse, rot mit 2
Kontakte, Querschnitt 21,1 mm² |
| |
|
|
| |
2-7252G11 |
Steckergehäuse, schwarz |
| |
|
|
| 78005-02 |
941 |
Steckergehäuse, blau |
| 78224-00 |
6326G1 |
Steckergehäuse, blau mit 2
Kontakte, Querschnitt 53,5 mm² |
| 78224-02 |
6326G5 |
Steckergehäuse, blau mit 2
Kontakte, Querschnitt 33,6 mm² |
| 78224-00 |
6326G6 |
Steckergehäuse, blau mit 2
Kontakte, Querschnitt 21,1 mm² |
| |
|
|
| 78007-00 |
943 |
Steckergehäuse, gelb |
| 78232-00 |
6328G1 |
Steckergehäuse, gelb mit 2
Kontakte, Querschnitt 53,5 mm² |
| 78231-00 |
6328G5 |
Steckergehäuse, gelb mit 2
Kontakte, Querschnitt 33,6 mm² |
| 78230-00 |
6328G6 |
Steckergehäuse, gelb mit 2
Kontakte, Querschnitt 21,1 mm² |
| |
|
|
| 78006-01 |
942 |
Steckergehäuse, orange |
| 78228-00 |
6327G1 |
Steckergehäuse, orange mit 2
Kontakte, Querschnitt 53,5 mm² |
| 78229-01 |
6327G5 |
Steckergehäuse, orange mit 2
Kontakte, Querschnitt 33,6 mm² |
| 78229-00 |
6327G6 |
Steckergehäuse, orange mit 2
Kontakte, Querschnitt 21,1 mm² |
| |
|
|
| |
944 |
2 Kontakte, Querschnitt 53,5 mm² |
| 78270-00 |
1382 |
1 Kontakt, Querschnitt 53,5 mm² |
| |
947 |
2 Kontakte, Querschnitt 33,6 mm² |
| 78270-01 |
1383 |
1 Kontakt, Querschnitt 33,6 mm² |
| |
948 |
2 Kontakte, Querschnitt 21,1 mm² |
| 78268-00 |
1384 |
1 Kontakt, Querschnitt 21,1 mm² |

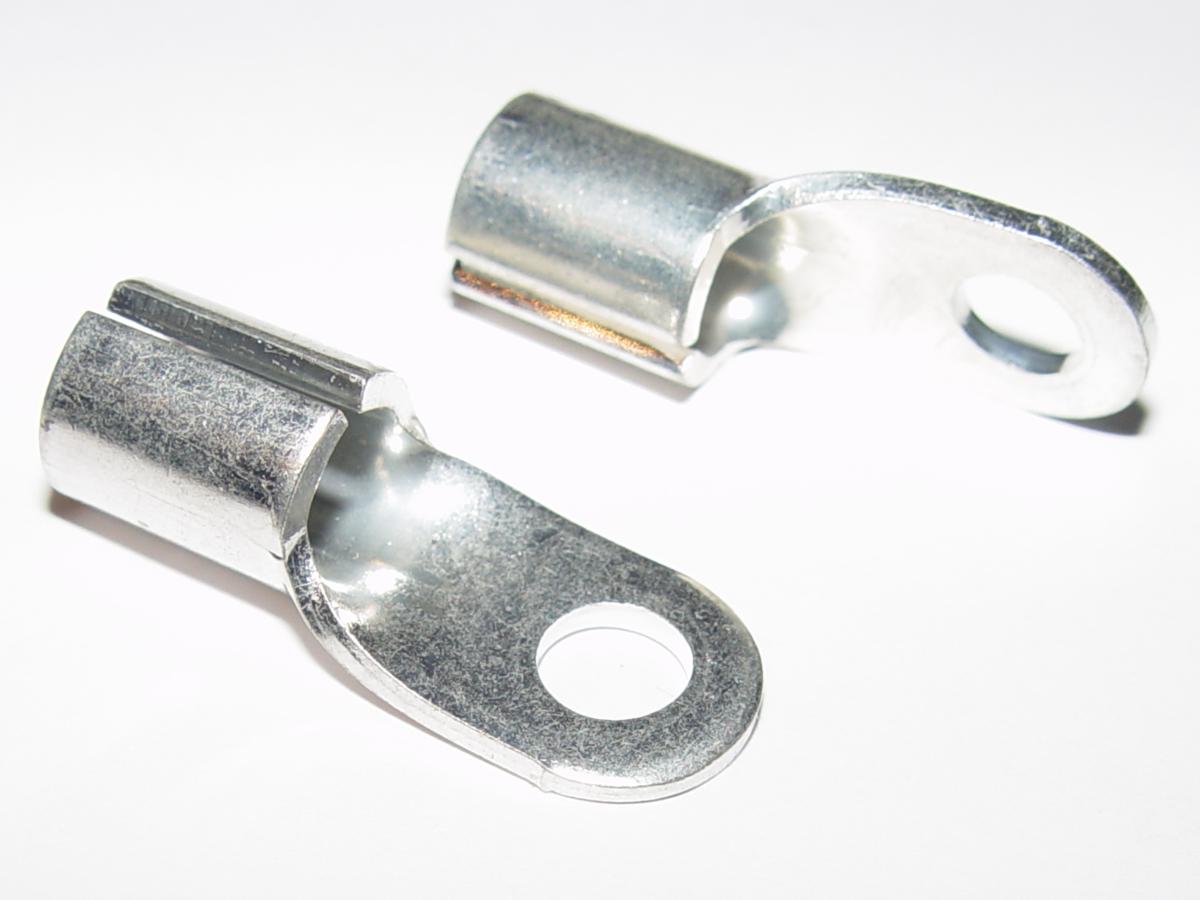

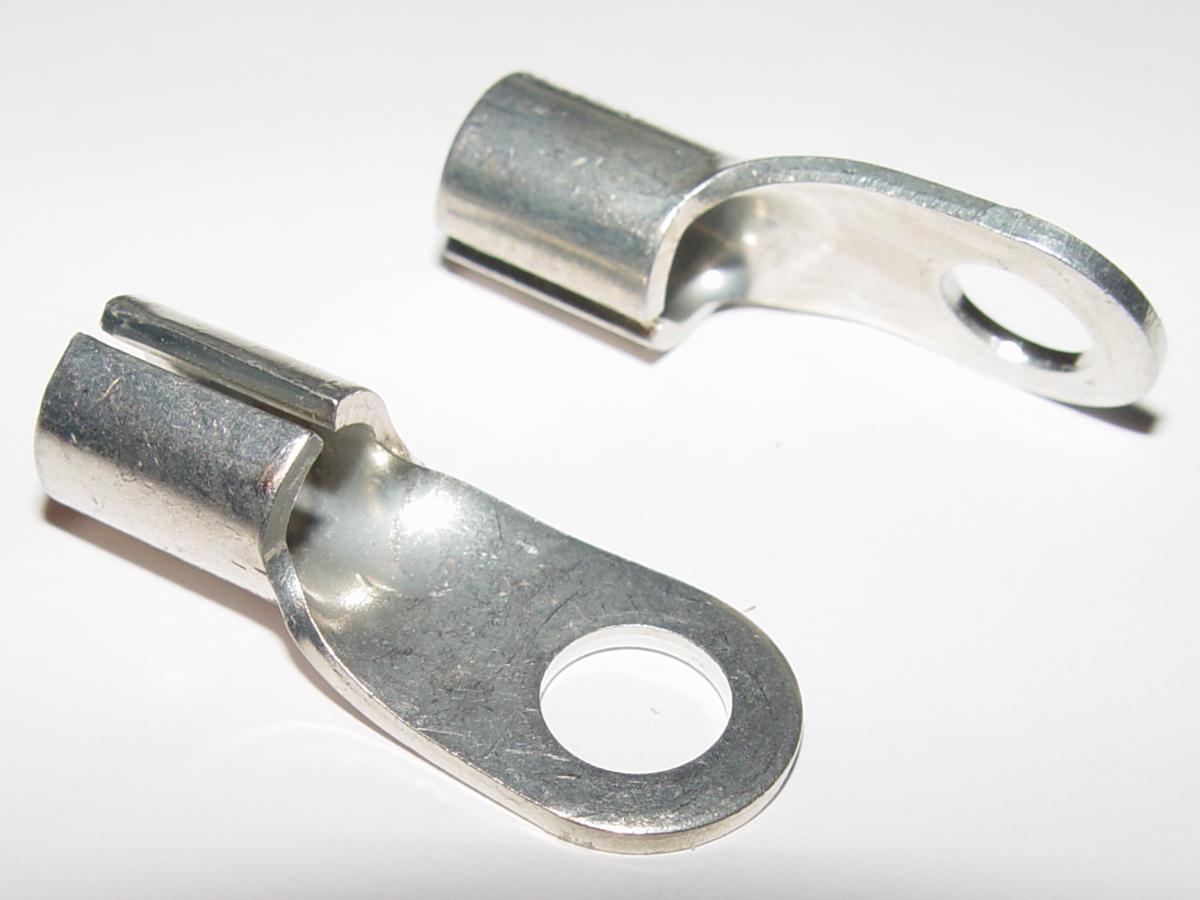

Ringkabelschuhe
(d=Lochdurchmesser,
A=Kabelquerschnitt)
 |
|
 |
|
 |
| d=6 / A=10mm² |
|
d=6 / A=25mm² |
|
d=8 / A=25mm² |
| ca. 0,44 Euro |
|
ca. 0,90 Euro |
|
ca. 1,09 Euro |
|
