Trennnetz / Gepäcknetz


Trennnetz und Halter an der Rückbank

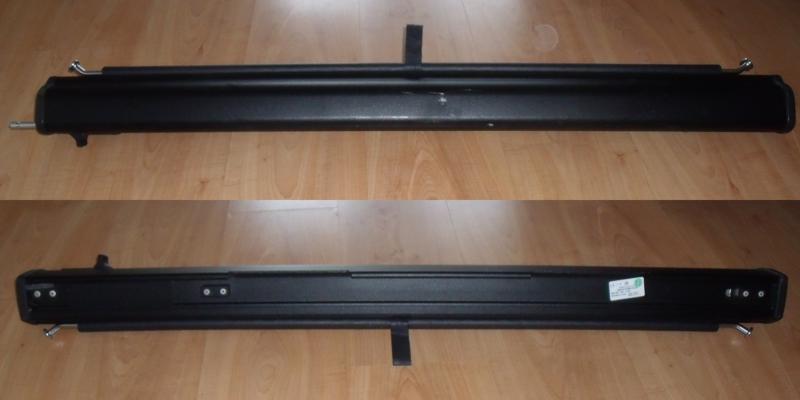

3B9 861 691 N 03C 3B9 861 698 01C

N 013 946 1 3B9 861 704 B41 3B9 861 703 C B41 3B9 861 587 A B41

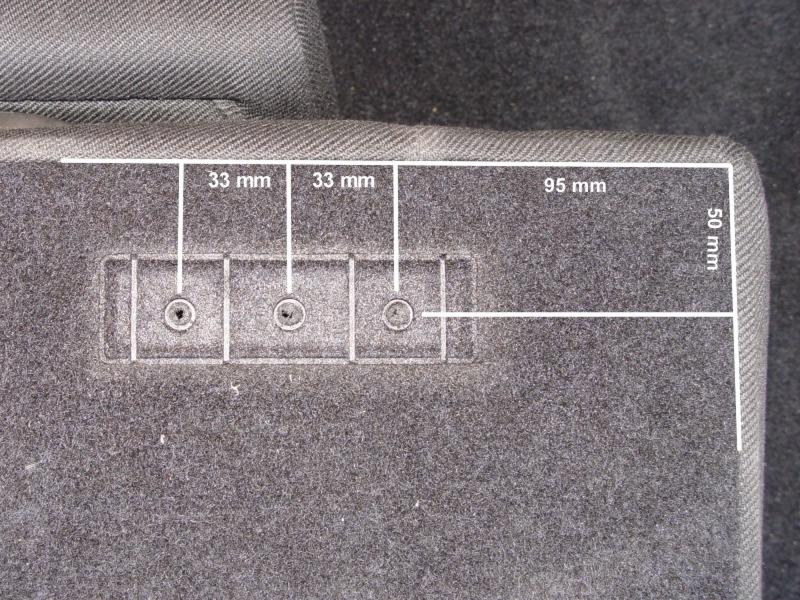

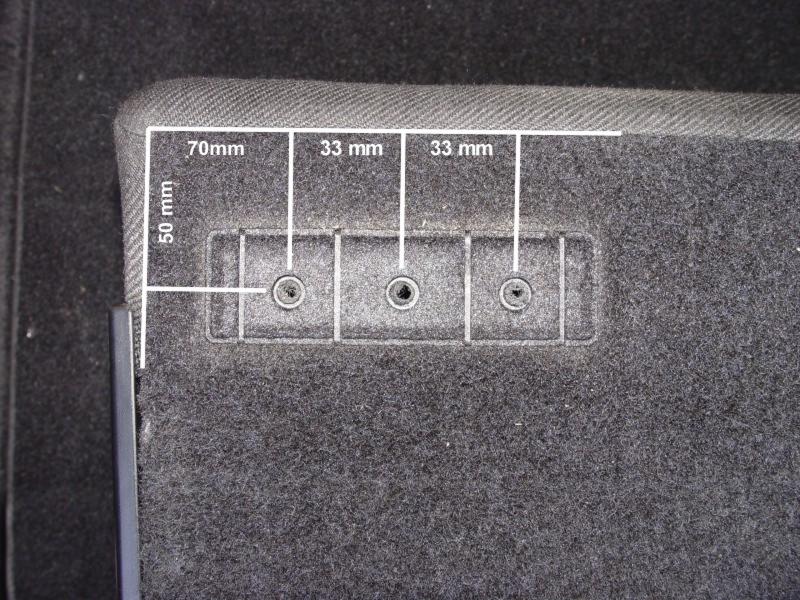

Abstand:
- nach oben = 50mm
- nach links = 115mm

Halteleiste links Halteleiste Mitte Halteleiste rechts



Teilenummer Beschreibung Euro
3B9 861 691 N 03C Netztrennwand, schwarz (bis FIN 3B XE180042) entfallen
3B9 861 691 AL 03C Netztrennwand, schwarz 341,53
3B9 861 691 AL 7H7 Netztrennwand, sonnenbeige 341,53
3B9 861 691 AL 7G8 Netztrennwand, purebeige 341,53
3B9 861 691 AN 01C Netztrennwand, schwarz, bei Kopfairbag 341,53
3B9 861 691 AN 7H7 Netztrennwand, sonnenbeige, bei Kopfairbag 341,53
3B9 861 691 AN 7G8 Netztrennwand, purebeige, bei Kopfairbag 341,53

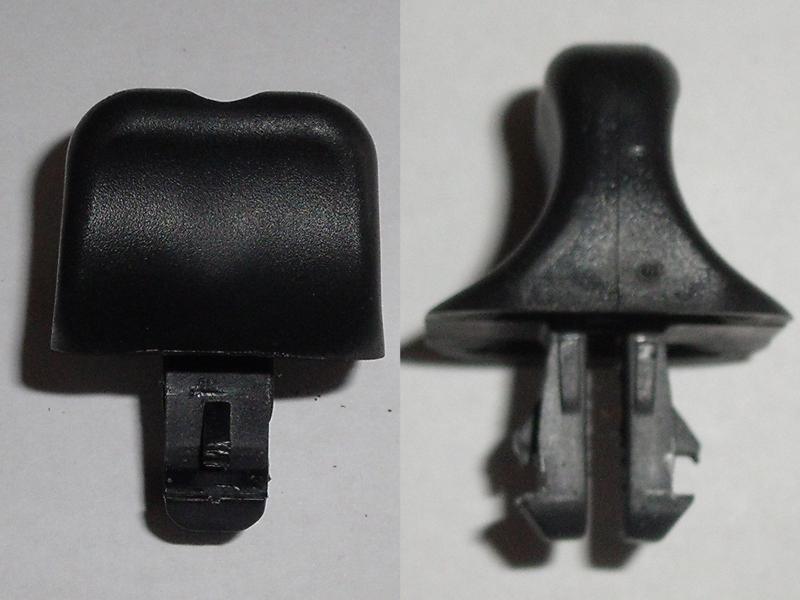

3B9 861 698 01C Verriegelungsknopf (Reparaturteil inkl. Schraube) 3,21

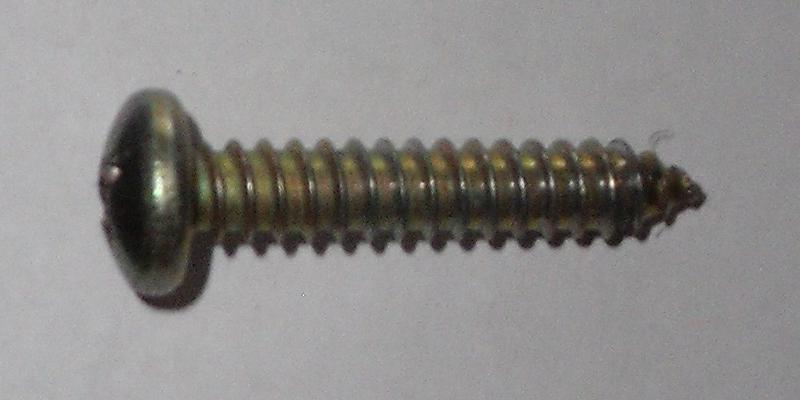

N 013 946 1 Linsenblechschraube 6,3x32 (3x je Halteleiste) 0,37

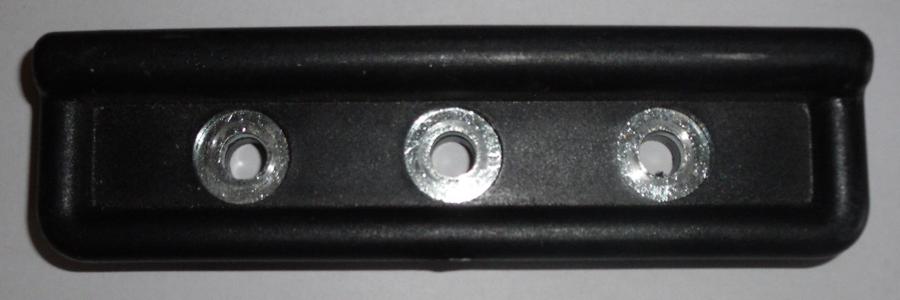

3B9 861 704 B41 * Halteleiste, links, schwarz entfallen
3B9 861 704 Q70 * Halteleiste, links, hellbeige entfallen
3B9 861 704 U71 * Halteleiste, links, flanellgrau entfallen
3B9 861 703 C B41 Halteleiste, rechts und Mitte, schwarz 18,09
3B9 861 703 C Q70 Halteleiste, rechts und Mitte, hellbeige 18,09
3B9 861 703 C U71 Halteleiste, rechts und Mitte, flanellgrau 18,09
3B9 861 703 C 92F Halteleiste, rechts und Mitte, petrol 18,09
3B9 861 703 C 7H7 Halteleiste, rechts und Mitte, sonnenbeige 18,09
3B9 861 703 C 7G8 Halteleiste, rechts und Mitte, purebeige 18,09
3B9 861 703 C Q70 Halteleiste, rechts und Mitte, hellbeige 18,09
3B9 861 703 C 71N Halteleiste, rechts und Mitte, anthrazit 18,09

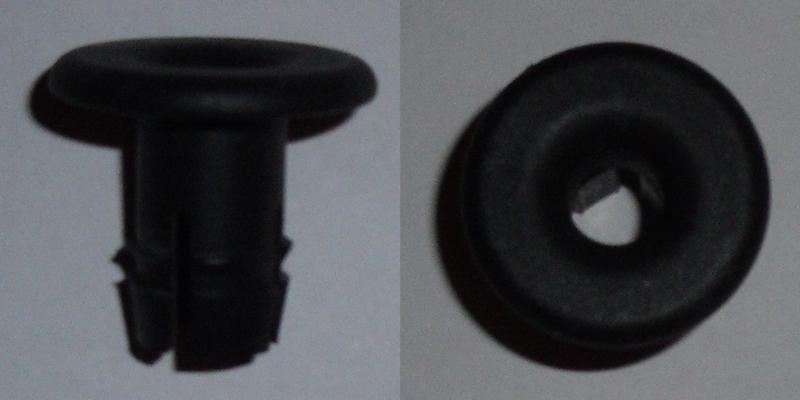

3B9 861 587 A B41 Rosette, satinschwarz 2,44
3B9 861 587 A U71 Rosette, satinschwarz 2,44
3B9 861 587 A 71N Rosette, flanellgrau 2,44
3B9 861 587 A 92F Rosette, petrol 2,44
3B9 861 587 A 7H7 Rosette, sonnenbeige 2,44
3B9 861 587 A 7G8 Rosette, purebeige 2,44

* Die linke Halteleiste wurde bei späteren Modellen nicht mehr verbaut.
   Sie ist auch nicht wirklich nötig.




Halter für die Ösen am Dachhimmel

Halter vorne links Halter vorne rechts

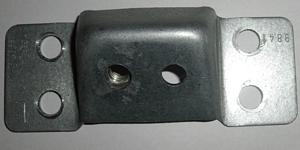

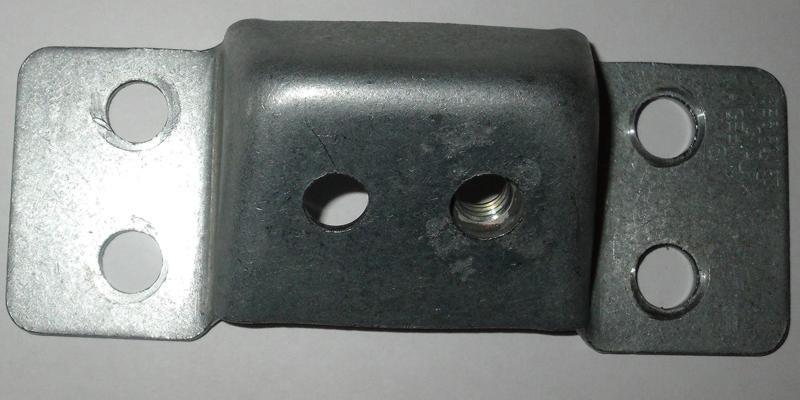

3B9 861 821 J 3B9 861 822 J

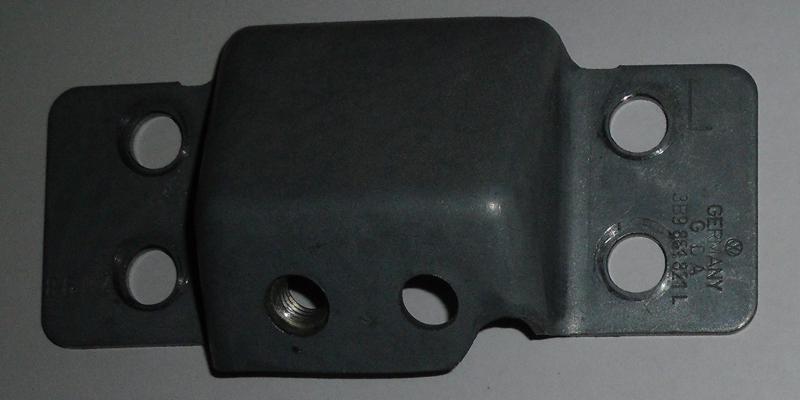

3B9 861 821 L 3B9 861 822 L

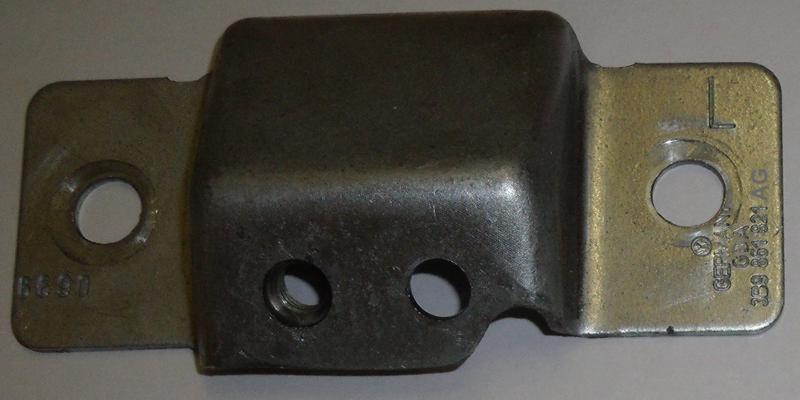

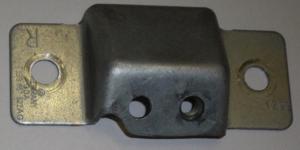

3B9 861 821 AG 3B9 861 822 AG

Halter hinten links Halter hinten rechts

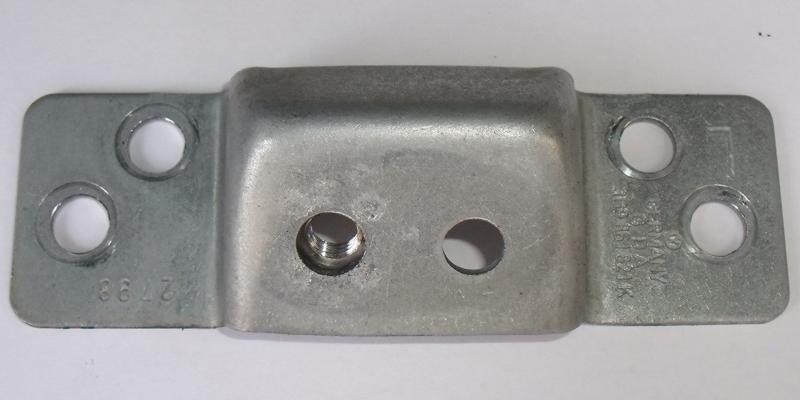

3B9 861 821 K 3B9 861 822 K

3B9 861 821 AF 3B9 861 822 AF


Blindnietmuttern und Schrauben sind je nach Halter zu bestellen.
Entweder 4x M8 oder 2x M10 je Halter (siehe Anzahl der Löcher).

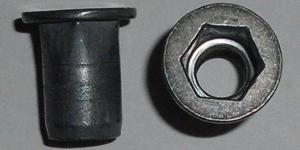

N 907 779 02 (M8) N 102 684 01 (M8x20)

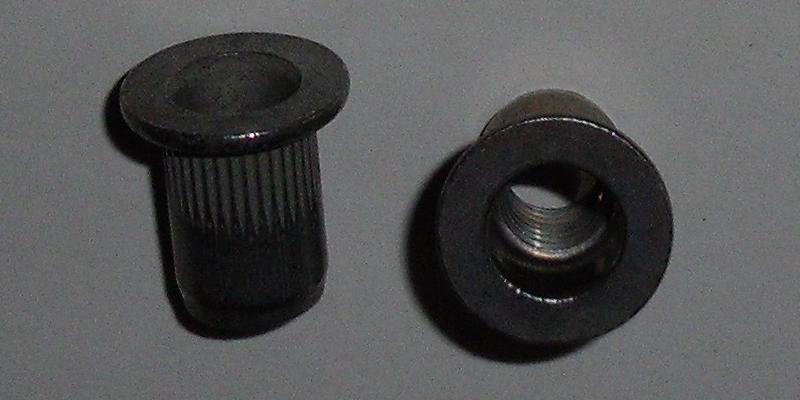

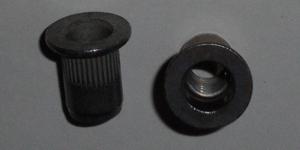

N 907 868 01 (M8)

N 102 684 01 (M8x20)






N 011 413 4 (M10)

N 105 287 01 (M10x25)



Teilenummer Beschreibung Euro
3B9 861 821 J Halter, vorne links (bis FIN 3B XE340810) 10,89
3B9 861 822 J Halter, vorne rechts  (bis FIN 3B XE340810) 10,89
3B9 861 821 AE Halter, vorne links (ab FIN 3B XE340811) 10,89
3B9 861 822 AE Halter, vorne rechts  (ab FIN 3B XE340811) 10,89
3B9 861 821 AJ Halter, vorne links, bei Kopfairbag 10,89
3B9 861 822 AJ Halter, vorne rechts, bei Kopfairbag 10,89
3B9 861 821 L Halter, vorne links, bei Glasschiebedach (bis FIN 3B XE340810) entfallen
3B9 861 822 L Halter, vorne rechts, bei Glasschiebedach (bis FIN 3B XE340810) entfallen
3B9 861 821 AG Halter, vorne links, bei Glasschiebedach (ab FIN 3B XE340811) 10,89
3B9 861 822 AG Halter, vorne rechts, bei Glasschiebedach (ab FIN 3B XE340811) 10,89
3B9 861 821 AH Halter, vorne links, bei Kopfairbag und Glasschiebedach 10,89
3B9 861 822 AH Halter, vorne rechts, bei Kopfairbag und Glasschiebedach 10,89

3B9 861 821 K Halter, hinten links (bis FIN 3B XE340810) entfallen
3B9 861 822 K Halter, hinten rechts (bis FIN 3B XE340810) entfallen

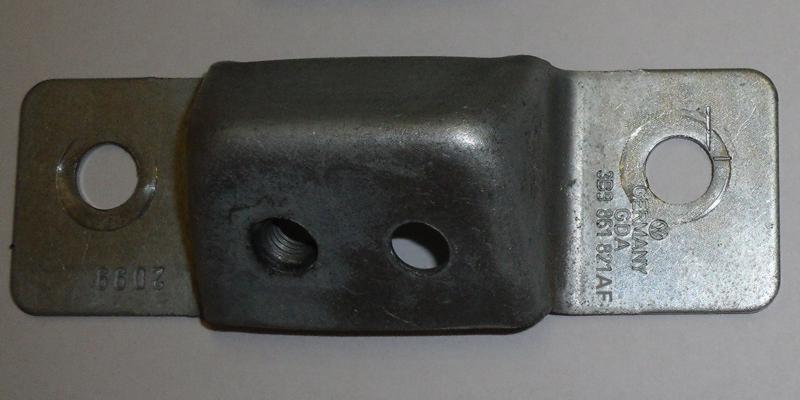

3B9 861 821 AF Halter, hinten links (ab FIN 3B XE340811) 10,89
3B9 861 822 AF Halter, hinten rechts (ab FIN 3B XE340811) 10,89
3B9 861 821 AK Halter, hinten links, bei Kopfairbag 10,89
3B9 861 822 AK Halter, hinten rechts, bei Kopfairbag 10,89

N 907 779 02 Blindnietmutter M8 (4x je vorderer Halter) (bis FIN 3B XE340810) 0,83
N 907 868 01 Blindnietmutter M8 (4x je hinterer Halter) (bis FIN 3B XE340810) 1,31
N 102 684 01 Innensechskant-Linsenschraube M8x20 (4x je Halter) 0,36

N 011 413 4 Blindnietmutter M10 (2x je Halter) (ab FIN 3B XE340811) 1,31
N 105 287 01 Innensechskant-Linsenschraube M10x25 (2x je Halter) (ab FIN 3B XE340811) 1,15




Einhängeösen

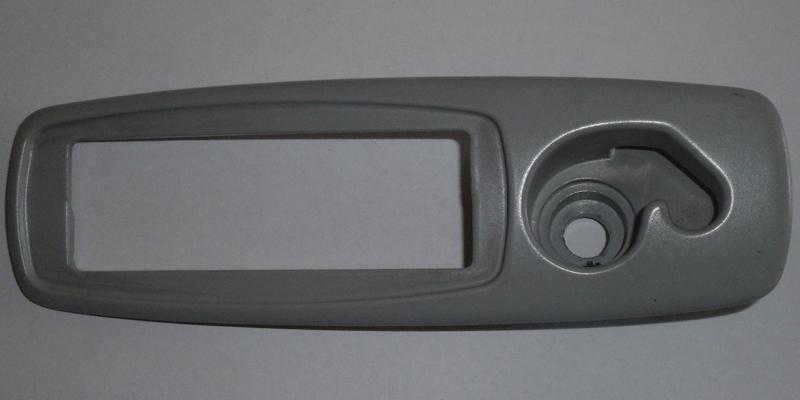

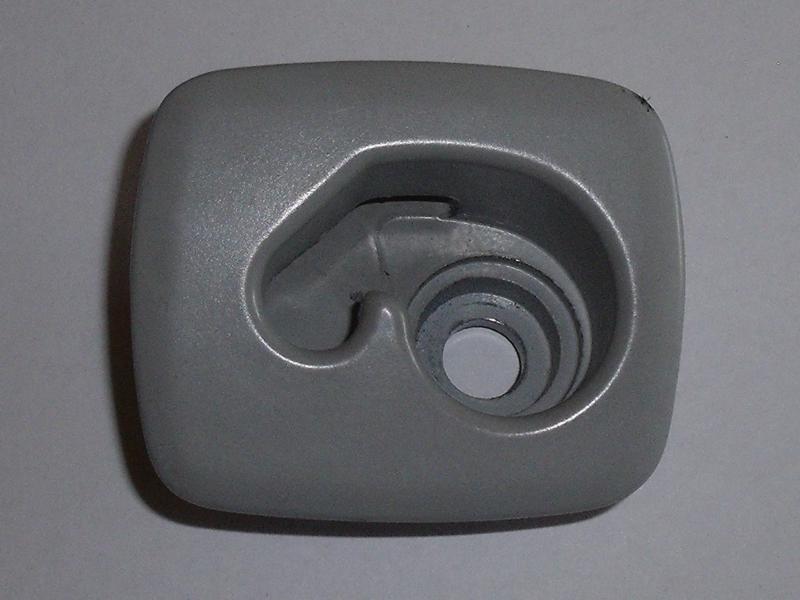

3B9 861 705 F Y20 3B9 861 705 G Y20

3B9 861 706 F Y20 3B9 861 706 GF Y20

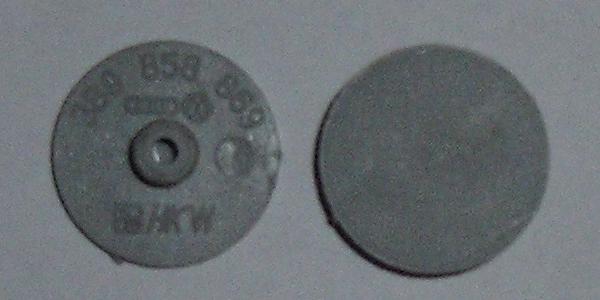

3B9 858 869 Y20

N 102 684 01



Teilenummer Beschreibung Euro

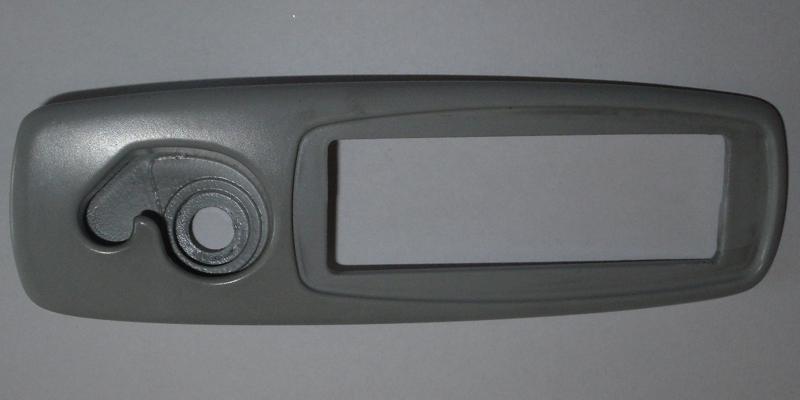

3B9 861 705 F Y20 Einhängeöse, perlgrau, vorne links entfallen
3B9 861 706 F Y20 Einhängeöse, perlgrau, vorne rechts entfallen
3B9 861 705 M Y20 Einhängeöse, perlgrau, vorne links entfallen
3B9 861 706 M Y20 Einhängeöse, perlgrau, vorne rechts entfallen
3B9 861 705 T Y20 Einhängeöse, perlgrau, vorne links 18,56
3B9 861 706 T Y20 Einhängeöse, perlgrau, vorne rechts 18,56
3B9 861 705 H Y20 Einhängeöse, perlgrau, vorne links, bei Glasschiebedach entfallen
3B9 861 706 H Y20 Einhängeöse, perlgrau, vorne rechts, bei Glasschiebedach entfallen
3B9 861 705 P Y20 Einhängeöse, perlgrau, vorne links, bei Glasschiebedach entfallen
3B9 861 706 P Y20 Einhängeöse, perlgrau, vorne rechts, bei Glasschiebedach entfallen
3B9 861 705 AB Y20 Einhängeöse, perlgrau, vorne links, bei Glasschiebedach 18,56
3B9 861 706 AB Y20 Einhängeöse, perlgrau, vorne rechts, bei Glasschiebedach 18,56
3B9 861 705 Q Y20 Einhängeöse, perlgrau, vorne links, bei Kopfairbag entfallen
3B9 861 706 Q Y20 Einhängeöse, perlgrau, vorne rechts, bei Kopfairbag entfallen
3B9 861 705 AC Y20 Einhängeöse, perlgrau, vorne links, bei Kopfairbag 18,56
3B9 861 706 AC Y20 Einhängeöse, perlgrau, vorne rechts, bei Kopfairbag 18,56
3B9 861 705 S Y20 Einhängeöse, perlgrau, vorne links, bei Kopfairbag und Glasschiebedach entfallen
3B9 861 706 S Y20 Einhängeöse, perlgrau, vorne rechts, bei Kopfairbag und Glasschiebedach entfallen
3B9 861 705 AE Y20 Einhängeöse, perlgrau, vorne links, bei Kopfairbag und Glasschiebedach 18,56
3B9 861 706 AE Y20 Einhängeöse, perlgrau, vorne rechts, bei Kopfairbag und Glasschiebedach 18,56

3B9 861 705 F 8YS Einhängeöse, hellbeige, vorne links entfallen
3B9 861 706 F 8YS Einhängeöse, hellbeige, vorne rechts entfallen
3B9 861 705 M 8YS Einhängeöse, hellbeige, vorne links entfallen
3B9 861 706 M 8YS Einhängeöse, hellbeige, vorne rechts entfallen
3B9 861 705 T 8YS Einhängeöse, hellbeige, vorne links 18,56
3B9 861 706 T 8YS Einhängeöse, hellbeige, vorne rechts 18,56
3B9 861 705 H 8YS Einhängeöse, hellbeige, vorne links, bei Glasschiebedach entfallen
3B9 861 706 H 8YS Einhängeöse, hellbeige, vorne rechts, bei Glasschiebedach entfallen
3B9 861 705 P 8YS Einhängeöse, hellbeige, vorne links, bei Glasschiebedach entfallen
3B9 861 706 P 8YS Einhängeöse, hellbeige, vorne rechts, bei Glasschiebedach entfallen
3B9 861 705 AB 8YS Einhängeöse, hellbeige, vorne links, bei Glasschiebedach 18,56
3B9 861 706 AB 8YS Einhängeöse, hellbeige, vorne rechts, bei Glasschiebedach 18,56
3B9 861 705 Q 8YS Einhängeöse, hellbeige, vorne links, bei Kopfairbag entfallen
3B9 861 706 Q 8YS Einhängeöse, hellbeige, vorne rechts, bei Kopfairbag entfallen
3B9 861 705 AC 8YS Einhängeöse, hellbeige, vorne links, bei Kopfairbag 18,56
3B9 861 706 AC 8YS Einhängeöse, hellbeige, vorne rechts, bei Kopfairbag 18,56
3B9 861 705 S 8YS Einhängeöse, hellbeige, vorne links, bei Kopfairbag und Glasschiebedach entfallen
3B9 861 706 S 8YS Einhängeöse, hellbeige, vorne rechts, bei Kopfairbag und Glasschiebedach entfallen
3B9 861 705 AE 8YS Einhängeöse, hellbeige, vorne links, bei Kopfairbag und Glasschiebedach 18,56
3B9 861 706 AE 8YS Einhängeöse, hellbeige, vorne rechts, bei Kopfairbag und Glasschiebedach 18,56

3B9 861 705 T 7H7 Einhängeöse, sonnenbeige, vorne links 18,56
3B9 861 706 T 7H7 Einhängeöse, sonnenbeige, vorne rechts 18,56
3B9 861 705 AB 7H7 Einhängeöse, sonnenbeige, vorne links, bei Glasschiebedach 18,56
3B9 861 706 AB 7H7 Einhängeöse, sonnenbeige, vorne rechts, bei Glasschiebedach 18,56
3B9 861 705 AC 7H7 Einhängeöse, sonnenbeige, vorne links, bei Kopfairbag 18,56
3B9 861 706 AC 7H7 Einhängeöse, sonnenbeige, vorne rechts, bei Kopfairbag 18,56
3B9 861 705 AE 7H7 Einhängeöse, sonnenbeige, vorne links, bei Kopfairbag und Glasschiebedach 18,56
3B9 861 706 AE 7H7 Einhängeöse, sonnenbeige, vorne rechts, bei Kopfairbag und Glasschiebedach 18,56

3B9 861 705 T 7G8 Einhängeöse, purebeige, vorne links 18,56
3B9 861 706 T 7G8 Einhängeöse, purebeige, vorne rechts 18,56
3B9 861 705 AB 7G8 Einhängeöse, purebeige, vorne links, bei Glasschiebedach 18,56
3B9 861 706 AB 7G8 Einhängeöse, purebeige, vorne rechts, bei Glasschiebedach 18,56
3B9 861 705 AC 7G8 Einhängeöse, purebeige, vorne links, bei Kopfairbag 18,56
3B9 861 706 AC 7G8 Einhängeöse, purebeige, vorne rechts, bei Kopfairbag 18,56
3B9 861 705 AE 7G8 Einhängeöse, purebeige, vorne links, bei Kopfairbag und Glasschiebedach 18,56
3B9 861 706 AE 7G8 Einhängeöse, purebeige, vorne rechts, bei Kopfairbag und Glasschiebedach 18,56

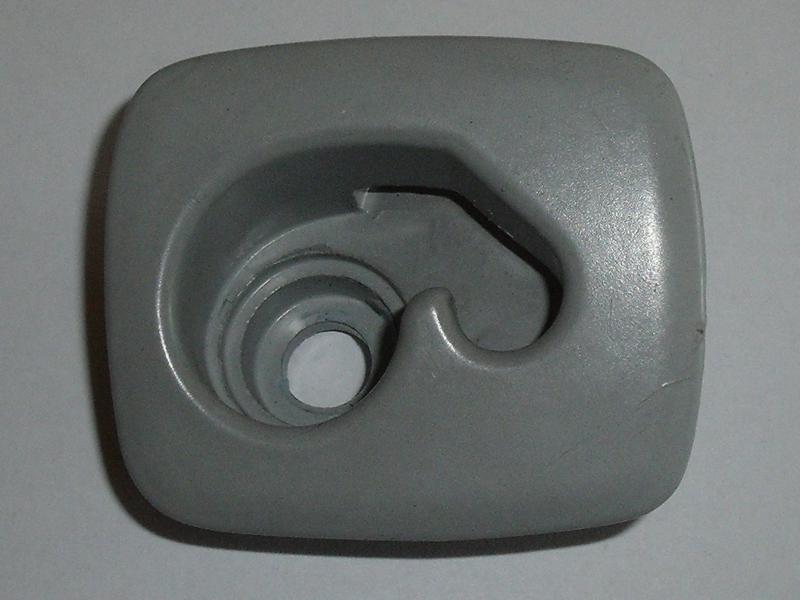

3B9 861 705 G Y20 Einhängeöse, perlgrau, hinten links entfallen
3B9 861 706 G Y20 Einhängeöse, perlgrau, hinten rechts entfallen
3B9 861 705 N Y20 Einhängeöse, perlgrau, hinten links entfallen
3B9 861 706 N Y20 Einhängeöse, perlgrau, hinten rechts entfallen
3B9 861 705 AA Y20 Einhängeöse, perlgrau, hinten links 15,47
3B9 861 706 AA Y20 Einhängeöse, perlgrau, hinten rechts 15,47
3B9 861 705 R Y20 Einhängeöse, perlgrau, hinten links, bei Kopfairbag entfallen
3B9 861 706 R Y20 Einhängeöse, perlgrau, hinten rechts, bei Kopfairbag entfallen
3B9 861 705 AD Y20 Einhängeöse, perlgrau, hinten links, bei Kopfairbag 15,47
3B9 861 706 AD Y20 Einhängeöse, perlgrau, hinten rechts, bei Kopfairbag 15,47

3B9 861 705 G 8YS Einhängeöse, hellbeige, hinten links entfallen
3B9 861 706 G 8YS Einhängeöse, hellbeige, hinten rechts entfallen
3B9 861 705 N 8YS Einhängeöse, hellbeige, hinten links entfallen
3B9 861 706 N 8YS Einhängeöse, hellbeige, hinten rechts entfallen
3B9 861 705 AA 8YS Einhängeöse, hellbeige, hinten links 15,47
3B9 861 706 AA 8YS Einhängeöse, hellbeige, hinten rechts 15,47
3B9 861 705 R 8YS Einhängeöse, hellbeige, hinten links, bei Kopfairbag entfallen
3B9 861 706 R 8YS Einhängeöse, hellbeige, hinten rechts, bei Kopfairbag entfallen
3B9 861 705 AD 8YS Einhängeöse, hellbeige, hinten links, bei Kopfairbag 15,47
3B9 861 706 AD 8YS Einhängeöse, hellbeige, hinten rechts, bei Kopfairbag 15,47

3B9 861 705 AA 7H7 Einhängeöse, sonnenbeige, hinten links 15,47
3B9 861 706 AA 7H7 Einhängeöse, sonnenbeige, hinten rechts 15,47
3B9 861 705 AD 7H7 Einhängeöse, sonnenbeige, hinten links, bei Kopfairbag 15,47
3B9 861 706 AD 7H7 Einhängeöse, sonnenbeige, hinten rechts, bei Kopfairbag 15,47

3B9 861 705 AA 7G8 Einhängeöse, purebeige, hinten links 15,47
3B9 861 706 AA 7G8 Einhängeöse, purebeige, hinten rechts 15,47
3B9 861 705 AD 7G8 Einhängeöse, purebeige, hinten links, bei Kopfairbag 15,47
3B9 861 706 AD 7G8 Einhängeöse, purebeige, hinten rechts, bei Kopfairbag 15,47

3B9 858 869 Y20 Abdeckkappe 18,0mm, perlgrau (6/97-3/99) 0,32
3B9 858 869 8YS Abdeckkappe 18,0mm, hellbeige (6/97-3/99) 0,32
3B9 858 869 A Y20 Abdeckkappe 19,2mm, perlgrau (4/99-8/00) 0,32
3B9 858 869 A 8YS Abdeckkappe 19,2mm, hellbeige (4/99-8/00) entfallen
3B9 858 869 A 89H Abdeckkappe 19,2mm, sonnenbeige (10/00-4/02) entfallen
3B9 858 869 A 7H7 Abdeckkappe 19,2mm, sonnenbeige (10/00-4/02) 0,32
3B9 858 869 A 7G8 Abdeckkappe 19,2mm, purebeige (11/03-6/05) 0,32
N 102 684 01 Innensechskant-Linsenschraube M8x20 0,36
