Memoryspiegel
(zum Vergrößern auf die Bilder
klicken)
|
|
|
Wenn bei den Fahrzeugen VW Golf 3+4, Vento, Bora,
Passat 3B,

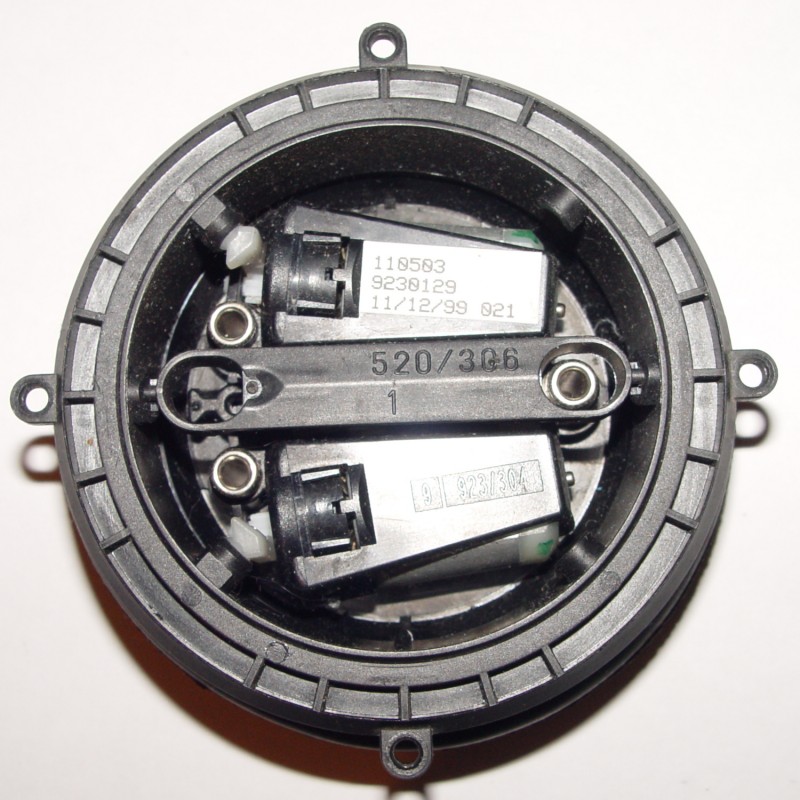

3BG, Polo 6N, Sharan, Seat Alhambra, Audi 100, A3, A4, A6 und A8
die Spiegelverstelleinheit mit der Teilenummer 4A0 959 577 verbaut
wurde, kann man davon ausgehen das diese Verstelleinheit bereits
die Memoryfunktion unterstützt. Was fehlt sind die Kabel von den
Verstellmotoren zum Anschlussstecker des Aussenspiegels.
Die Kontakte für den Anschlussstecker (Passat) sind die
000
979 131,
die Kontakte für den Anschlussstecker (Golf/Bora) sind die
000
979 132,
und die Kontakte für den Motorenstecker sind die
000
979 009.
Die Tabelle unten gilt für Golf 4 / Bora und Passat 3B / 3BG. |
| |
|
|
|
 |
|
 |
|
 |
| aktuelle Version |
|
Motorenstecker
mit Memory |
|
Anschlussstecker (Golf/Bora)
mit Memory |
|
 |
|
 |
|
 |
|
alte Version |
|
Motorenstecker
ohne Memory (alte Version) |
|
Anschlussstecker (Passat)
ohne Memory |
|
Funktion |
|
Fahrerseite |
|
Beifahrerseite |
| |
|
Stecker
Spiegel |
Kabel-
farbe |
Stecker
Motoren |
|
Stecker
Spiegel |
Kabel-
farbe |
Stecker
Motoren |
| Poti 1, Mittelabgriff |
|
9 |
ge/ws |
1 |
|
9 |
gn/ws |
1 |
| Motor 1, Plus |
|
6 |
gr |
2 |
|
6 |
gr |
2 |
| Poti, Masse |
|
12 |
br/gn |
3 |
|
12 |
br/gn |
3 |
| Motoren, Masse |
|
8 |
gr/li |
4 |
|
8 |
gr/li |
4 |
| Poti 2, Mittelabgriff |
|
10 |
ge/li |
5 |
|
10 |
gn/li |
5 |
| unbenutzt |
|
- |
- |
6 |
|
- |
- |
6 |
| Poti, Plus |
|
11 |
ro/gn |
7 |
|
11 |
ro/gn |
7 |
| Motor 2, Plus |
|
7 |
li |
8 |
|
7 |
li |
8 |
|
