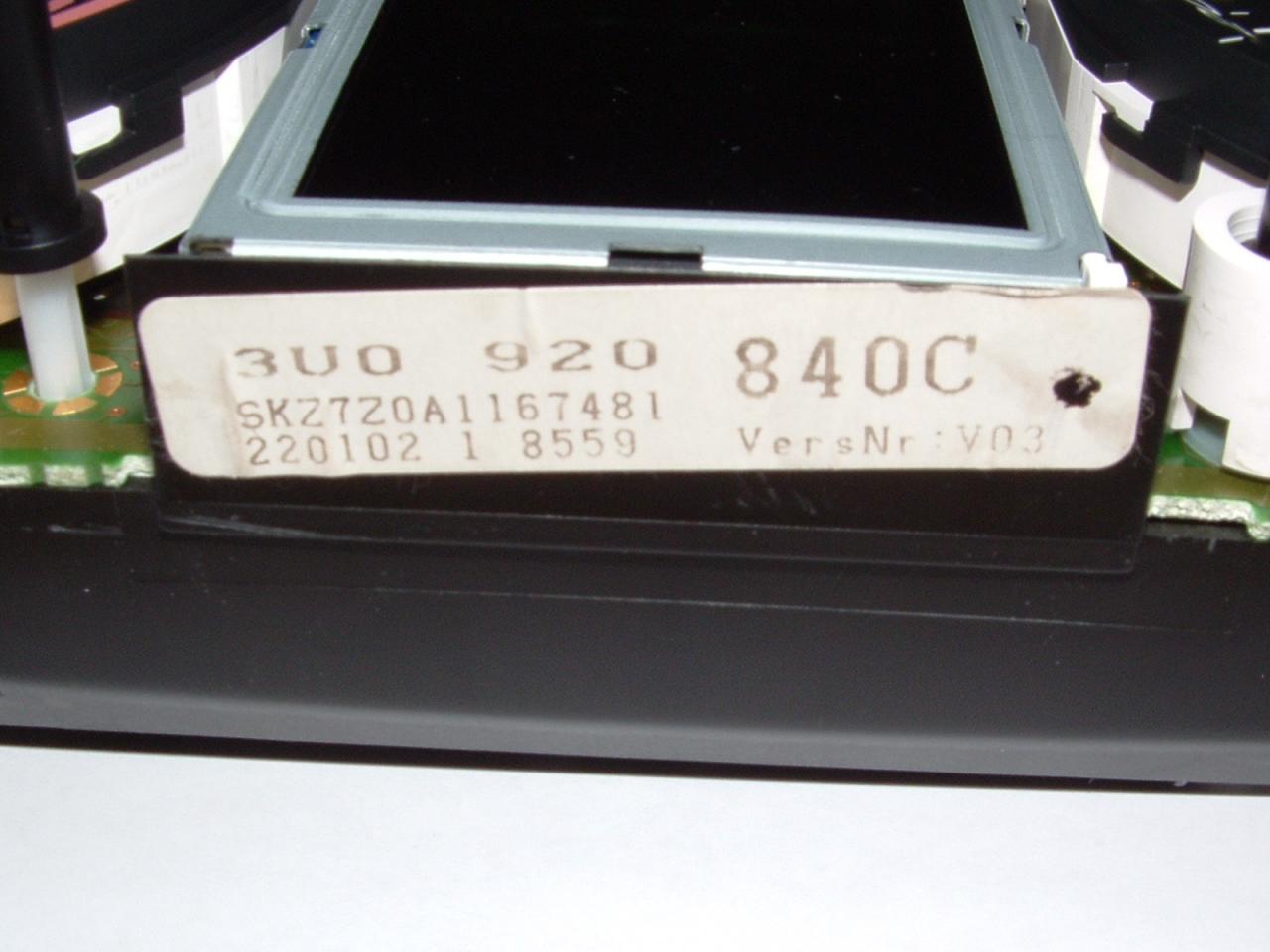

Kombiinstrument vom Skoda
Superb
(zum Vergrößern der Bilder draufklicken)
Beleuchtungsumbauten
 |
|

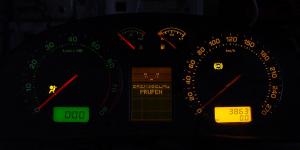

Hier ein Versuch den Tacho
auf blau umzulöten,
aber wenn man nicht die Vorwiderstände nicht
ändert ist das blau zu dunkel, siehe km/h Anzeige.
Den Kilometerzähler habe ich mal gelb gemacht.
Von grün auf gelb braucht man die Widerstände
nicht zu ändern. |
|
blauer LED Typ:
OSRAM LB T676
465 nm / 120°
3,5 V / 20 mA
gelber LED Typ:
OSRAM LY T676-R1
587 nm / 120° / 140 mcd
2,0 V / 30 mA |
|
|
|
|
|
|
|
|
|
 |
|
roter
LED Typ:
OSRAM LS T676-R1
633 nm / 120° / 140 mcd
2,0 V / 30 mA |
|
Hier sind alle grünen
LEDs auf der rechten
Seite gegen gelbe LEDs umgelötet.
|
|
Hier sind alle grünen LEDs
auf der linken
Seite gegen rote LEDs umgelötet. |
|
|
|
|
|
|
|
|
|
|
|
Hier sind jetzt die
grünen LEDs der Uhr
gegen weisse LEDs getauscht ohne den
Vorwiderstand zu ändern. |
|
weisser LED
Typ:
120° / 120 mcd
3,5 V / 20 mA |
|
|
|
|
|
|
|
|
|
 |
|
Hier sind alle
grünen
LEDs gegen rote
LEDs umgelötet.roter
LED Typ:
OSRAM LS T676-R1
633 nm / 120° / 140 mcd
2,0 V / 30 mA |
| OSRAM
Kurzbezeichnungen (Beispiel: LS T676-R1) |
| |
| Kürzel |
Farbe |
|
Endung |
mcd |
|
Endung |
mcd |
| LA |
amber |
|
J1 |
|
|
Q1 |
71 - 90 |
| LB |
blue |
|
J2 |
5,8 - 7,1 |
|
Q2 |
90 - 112 |
| LG |
green |
|
K1 |
7,1 - 9,0 |
|
R1 |
112 - 140 |
| LH |
hyper-red |
|
K2 |
9,0 - 11,2 |
|
R2 |
140 - 180 |
| LO |
orange |
|
L1 |
11,2 - 14,0 |
|
S1 |
180 - 224 |
| LP |
pure green |
|
L2 |
14,0 - 18,0 |
|
S2 |
224 - 280 |
| LS |
super-red |
|
M1 |
18,0 - 22,4 |
|
T1 |
280 - 355 |
| LT |
true green |
|
M2 |
22,4 - 28,0 |
|
T2 |
355 - 450 |
| LW |
white |
|
N1 |
28,0 - 35,5 |
|
U1 |
450 - 560 |
| LY |
yellow |
|
N2 |
35,5 - 45,0 |
|
U2 |
560 - 710 |
|
|
|
P1 |
45 - 56 |
|
V1 |
710 - 900 |
|
|
|
P2 |
56 - 71 |
|
V2 |
|
|
