Climatronic - 3BG in 3B

Hinweis:

Mir geht es hierbei ist erster Linie nicht um die 3BG Climatronic
sondern um die Climatronic des Skodas Superb (3U). Technisch
dürften da aber kein Unterschied sein.
Die Besonderheit der Superb Climatronic ist der Tastenpiepton.






Superb Climatronic

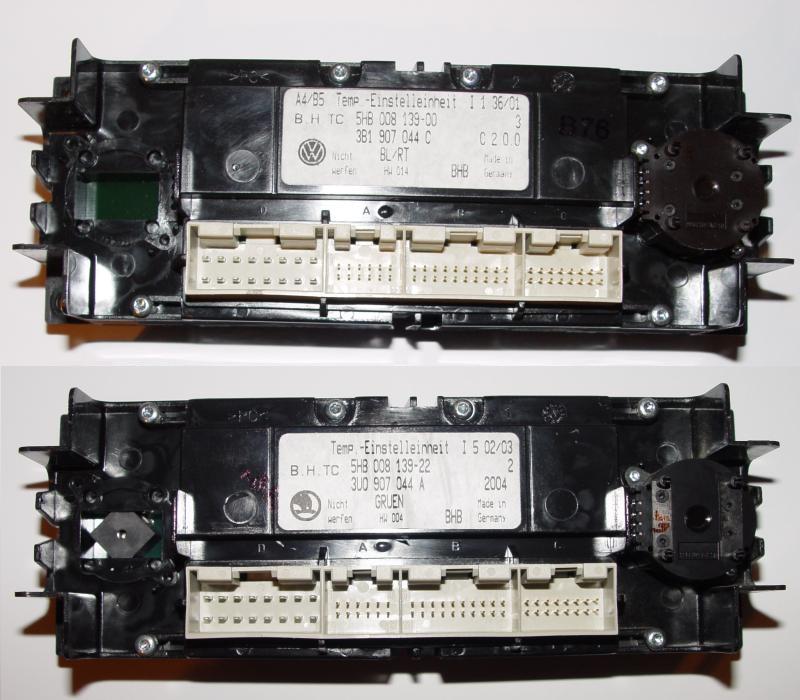

 Unterschied zwischen VW (oben) und Skoda (unten)


fehlender Sensor (G263)



 Unterschied zwischen Skoda (links) und VW (rechts)





Wenn man sich die Tabelle ansieht wird man schnell sehen das einige Signale
nicht mehr per einzelner Leitung übertragen werden. Stattdessen kommen diese
per CAN-Bus vom Kombiinstrument und Motorsteuergerät, wie zum Beispiel:
Außentemperatur, Beleuchtung, GALA, Standzeit und Motordrehzahl.
Und ohne ein 3BG Kombiinstrument dürfte dieser Umbau nicht funktionieren.
Des weiteren hat die Climatronic vom Passat 3BG noch einen Sensor mehr.

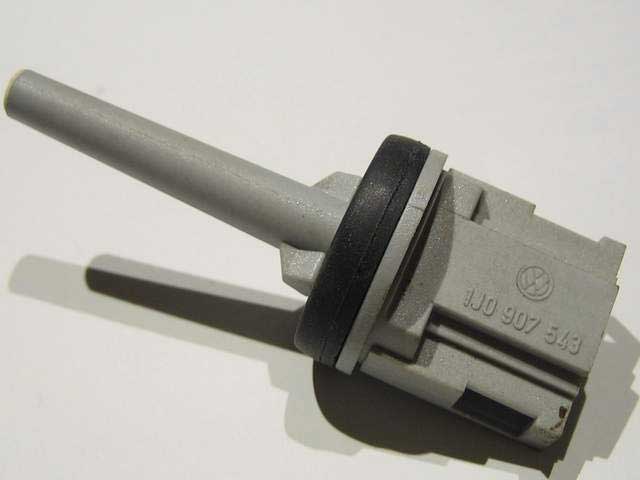

Dieser ist für die Temperatur am Verdampfer (Bild siehe oben).
In der Tabelle ist links die Pinbelegung des 3B und rechts die des 3BG. Mit
grün habe die Leitungen markiert die identisch sind, gelb und rot müssen
angepasst werden.



Pin Farbe T12 (schwarz) - Funktion   Pin Farbe T12 (schwarz) - Funktion
1 gn/li K-Diagnoseleitung   1 gn/li K-Diagnoseleitung
2 sw/ge zum MSG (T15s/2)   2 sw/ge zum MSG (T15s/2)
3 - -   3
4 - -   4
5 gr/bl Beleuchtung 58d   5   über CAN (vom KI)
6 - -   6
7 br/gn Frischlufttemperatur G89   7 br/gn Frischlufttemperatur. G89
8 br/ge Außentemperatur G17   8   über CAN (vom KI)
9 br/ws Sensorenmasse   9 br/ws Sensorenmasse
10 - -   10 li Wisch-Wasch-Relais J31 (53e) Pin 11
11 bl/li zum KI (Heißleuchtenschalter)   11
12 br/ws Sensorenmasse   12 br/ws Sensorenmasse

Pin Farbe T16a (schwarz) - Funktion   Pin Farbe T16a (schwarz) - Funktion
1 - -   1
2 ws/ge Stellmotor V68   2 ws/ge Stellmotor V68
3 ws/ro Stellmotor V85   3 ws/ro Stellmotor V85
4 ws/li Stellmotor V70   4 ws/li Stellmotor V70
5 ws/gr Stellmotor V71   5 ws/gr Stellmotor V71
6 - -   6 gn/br Relais für Magnetkupplung J44
7 - -   7 ro/bl Dauerplus 30a (Sicherung S15)
8 gn/br Relais für Magnetkupplung J44   8
9 sw/ro Zündung 15 (Sicherung S5)   9 sw/ro Zündung 15 (Sicherung S5)
10 gr/ws Stellmotor V68   10 gr/ws Stellmotor V68
11 gr/ge Stellmotor V85   11 gr/ge Stellmotor V85
12 gr/ro Stellmotor V70   12 gr/ro Stellmotor V70
13 gr Stellmotor V71   13 gr Stellmotor V71
14 br Masse 31   14
15 br Masse 31   15 br Masse 31
16 br/sw Relais für Kühlerlüfter J279   16 br/sw Relais für Kühlerlüfter J279

Pin Farbe T16b (beige) - Funktion   Pin Farbe T16b (beige) - Funktion
1 - -   1
2 br/bl Druckschalter F129   2 br/bl Druckschalter F129
3 sw/bl Klemme 75s (Sicherung S225)   3
4 ws/bl vom KI (GALA)   4   über CAN (vom KI)
5 - -   5
6 gn/bl vom MSG (Drehzahl)   6   über CAN (vom MSG)
7 gr/gn Standlicht 58a (Sicherung S3)   7 sw/li Wisch-Wasch-Relais J31 (53c) Pin 7
8 ro/ge Sensorenplus (5 Volt)   8 ro/ge Sensorenplus (5 Volt)
9 - -   9
10 - -   10
11 br/gn Gebläsemotor V2   11 br/gn Gebläsemotor V2
12 sw/gr zum MSG (T15s/3)   12 sw/gr zum MSG (T15s/3)
13 - -   13
14 sw/ws Gebläsemotor V2   14 sw/ws Gebläsemotor V2
15 - -   15
16 gn/sw Gebläsemotor V2   16 gn/sw Gebläsemotor V2

Pin Farbe T20 (rot) - Funktion   Pin Farbe T20 (rot) - Funktion
1 br/ge zum KI (Außentemp.-Anzeige)   1   entfällt (siehe T12/8)
2 - -   2 or/gn zum KI (CAN-High) Pin T32b/8
3 - -   3 or/br zum KI (CAN-Low) Pin T32b/9
4 - -   4
5 br/ge Auströmtemperatur G192   5 br/ge Auströmtemperatur G192
6 br/ro Auströmtemperatur G191   6 br/ro Auströmtemperatur G191
7 - -   7 br/bl Auströmtemp. G263 Pin 1; Pin 2 an T12/9
8 ge Potentiometer G92   8 ge Potentiometer G92
9 ge/ws Potentiometer G112   9 ge/ws Potentiometer G112
10 ge/bl Potentiometer G114   10 ge/bl Potentiometer G114
11 - -   11
12 - -   12
13 gn vom KI (Standzeit)   13   über CAN (vom KI)
14 - -   14
15 - -   15
16 - -   16
17 ws/li Potentiometer G113   17 ws/li Potentiometer G113
18 ws/gn Fotosensor G107   18 ws/gn Fotosensor G107
19 - -   19
20 - -   20
