Umbau einer Heckklappe vom Passat Variant 3BG an einen 3B

Die hier gezeigte Modifikation sorgt dafür das der Heckdeckel bei elektrischer Entriegelung komplett auf geht und ist für Passat 3B und 3BG Limousine, sowie für Skoda Superb. Auch die Bora Limousine hat die gleichen Scharniere verbaut, hier stellt sich aber die Frage ob da auch genug Platz für die zusätzlichen Teile ist. Die Anschlagpuffer sind nur in den wenigsten Fällen nötig. Erst dann kaufen und verbauen wenn die Klappe nicht von allein hoch geht. Da man die benötigten Bleche leider nicht zu kaufen bekommt, muss man sich z.B. aus Winkel vom Baumarkt die Teile entsprechend der Zeichnung zurecht feilen. Es sind auch einige Gewinde zu schneiden. Das Kabel auf der linken Seite der Heckklappe vor die Schraube legen und hinter der Feder lang führen, evtl. mit Kabelbinder sichern (siehe letztes Bild).

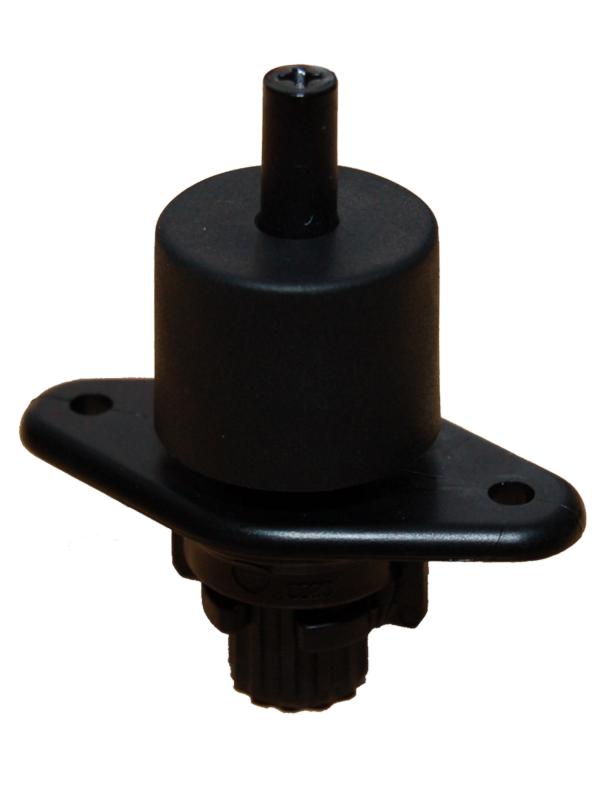

4F5 827 249 B	4F5 827 665 A	technische Zeichnung

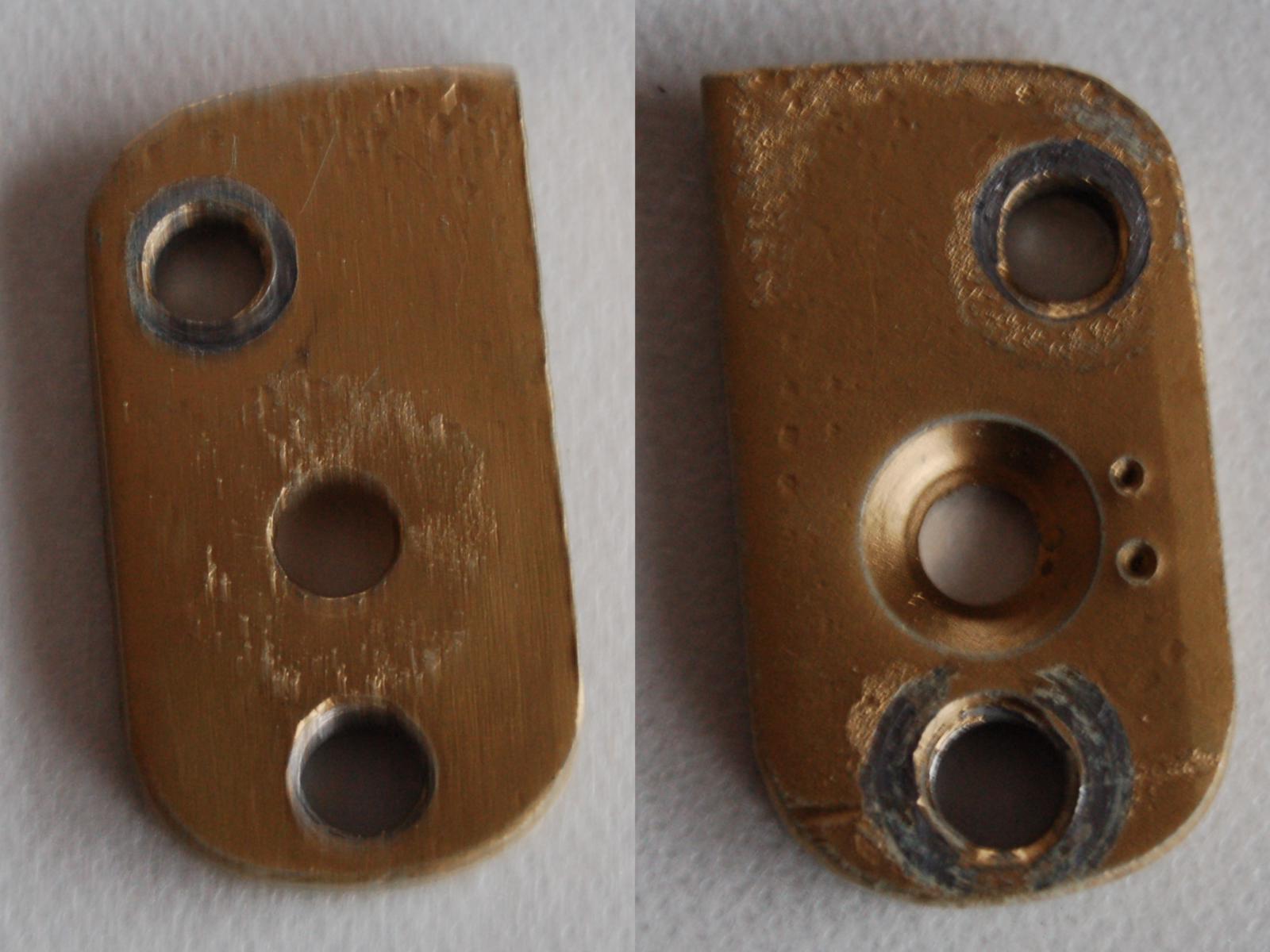

Verbindungsmuttern und Winkel (Baumarkt)		Federspanner


Winkel links	Winkel rechts	Scharnierverlängerung


Scharnier Originalzustand	modifiziertes linkes Scharnier	modifiziertes rechtes Scharnier

Teilenummer	Beschreibung	Euro
4F5 827 249 B (2x)	einstellbarer Anschlagpuffer	3,51
4F5 827 665 A (2x)	Feder	12,73
