Motorabdeckungen

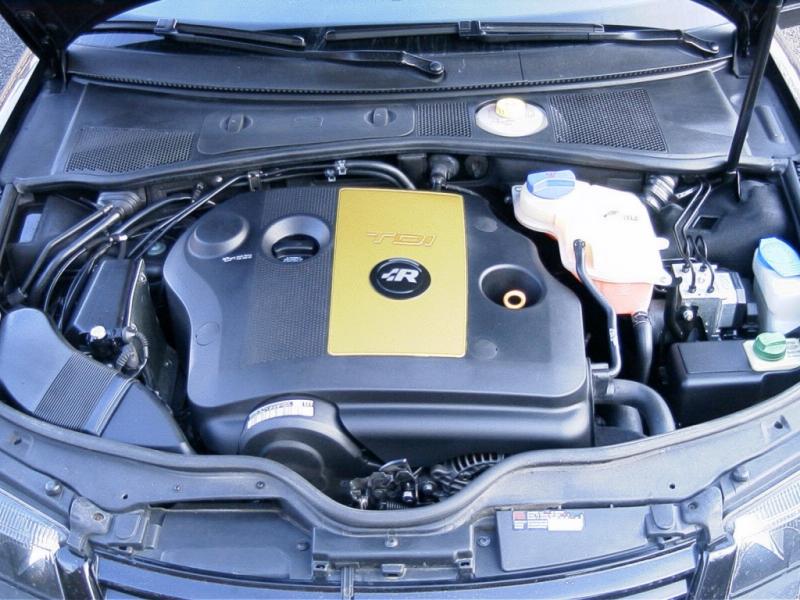

Lackierung der Abdeckung Volkswagen Racing Logo fertiger Motorraum


Das VW Racing Logo ist selbst gemacht. Ich habe das Original VW-Logo schwarz lackiert.
Dann das Racing-Logo aufgeklebt (vom Autobeschrifter, Datei siehe oben) und das ganze
mit Klarlack versiegelt.



das gleiche in Grün mit Skoda-Logo



Abdeckung Beifahrerseite vom Passat V5

Abdeckung Tülle Hülse

3B0 133 849 A - 23,09 Euro

 078 129 669 A - 2,26 Euro 078 133 861 D - 2,38 Euro


Metallklammer Schraube M6x35
803 959 849 - 0,82 Euro

N 906 321 03  - 0,44 Euro


Da bei mir keine Halterung für die Klammer vorgesehen
ist, habe ich mir einen kleinen Winkel gebastelt. Ich habe
zwei Kerben gefeilt damit die Klammer gut fest ist.



Einen Plastikhaken musste ich entfernen,
weil diese gegen den Luftmengenmesser gegen kam.



Linker Kreis:
Schraube und alte Tülle ent-
fernen. Neue Tülle rein-
drücken, Hülse reinschieben
und mit der neuen Schraube
wieder befestigen.



Den Metallwinkel habe ich
mit 2-K-Kleber (Pattex
Stabilit) festgeklebt.

fertig.



Abdeckung Fahrerseite vom Passat V5

3B0 119 487 C N 907 009 01



Auf den ersten Blick passt diese Abdeckung schonfast. Nur für den Kühlwasserschlauch muss eine kleine Aussparung gesägt werden.

Abdeckung:
3B0 119 487 C - 39,45 Euro

2x Schraube:
N 908 907 01 - 0,18 Euro

Die beiden Klemmmuttern und die
Metallklammer werden mit der
Abdeckung mitgeliefert, also drauf
achten das die nicht fehlen !

Linkes Bild:
In der Abdeckung ist eine Metallklammer
die genau auf den Zapfen passt, dieser war
unter einer kleinen Dämmmatte versteckt.

Rechtes Bild:
Hier ist leider kein passender Halter in der
Nähe, man kann sich eventuell einen Metallwinkel biegen der dann an den
Ausgleichsbehälter geschraubt wird


Jetzt nur noch zwei
Löcher je 6mm bohren,
und die Abdeckung
festschrauben.









058 133 849 A



3B0 133 849 A



3B0 133 849 F

   4B0 133 849 A   059 103 925 L



Teilenummer Beschreibung Euro
058 133 849 A 3B / 3BG: ADP, ADR, AFY, AHL, APT, APV, ARG, ARM, ALT, ALZ, AZM, ANA 9,58
3B0 133 849 A 3B V5: AGZ 23,09
3B0 133 849 F 3BG V5: AZX 23,09
4B0 133 849 A 3B / 3BG V6 TDI, AFB, AKN, BAU, BDG, BDH
3B / 3BG V6: ACK, AGE, AMX, BBG, ATQ		 4,94
059 103 925 C 3B / 3BG V6 TDI: AFB, AKN 187,43
059 103 925 L 3BG V6 TDI: BAU, BDG, BDH 187,43
